Pokojový termostat zapíná kotel podle teploty v obýváku, regulátor řady 110 spíná čerpadlo podle teploty kotle či zásobníku. Termostaty AVANSA spínají obvody od 24 do 230 V, s kabelem i bez něj – a k tomu příložné, ponorné a zásuvkové termostaty na speciální úkoly.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Kotel bez pokojového termostatu neví, jaká teplota je zrovna v obýváku – řídí se hlavně teplotou topné vody. Výsledkem bývají přetopené místnosti, zbytečně spálené palivo a vyšší účty. Pokojový termostat měří teplotu přímo v místnosti a kotel zapne jen tehdy, když teplota klesne pod nastavenou hodnotu. Po jejím dosažení ho zase vypne.

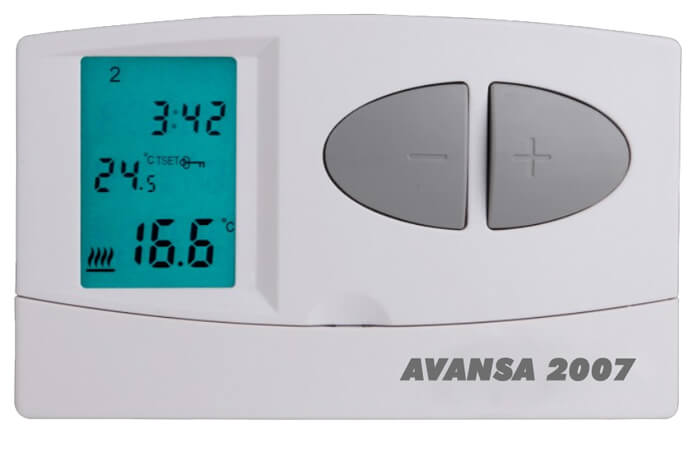

Jak přesně to funguje, ukazuje příklad z technických údajů termostatu AVANSA 2007: při nastavené teplotě 20 °C a citlivosti sepnutí ±0,2 °C zapne termostat kotel při 19,8 °C a vypne ho při 20,2 °C. Teplota v místnosti se tak drží v úzkém pásmu a kotel neběží zbytečně.
Výrobce deklaruje, že termostaty AVANSA zvládnou regulovat převážnou část běžně dostupných kotlů. Rozhoduje ovládací napětí: kontakt termostatu spíná obvody od 24 V AC/DC po 250 V AC, takže si poradí s kotli i klimatizačními jednotkami s ovládáním 24 i 230 V. Bezdrátová verze AVANSA 2007 TX se připojuje ke kotli, který má přípojku na pokojový termostat s dvojitým vedením.
Čtyři digitální termostaty, které zapínají kotel podle teploty v místnosti – s týdenním programem nebo s jednou nastavenou teplotou, s kabelem nebo s rádiovým přijímačem u kotle.
AVANSA 2007 zapne kotel každý den ve 12:00 na jednu minutu, pokud podle programu neběžel déle než 24 hodin. Chrání tak oběhové čerpadlo při delší nečinnosti.

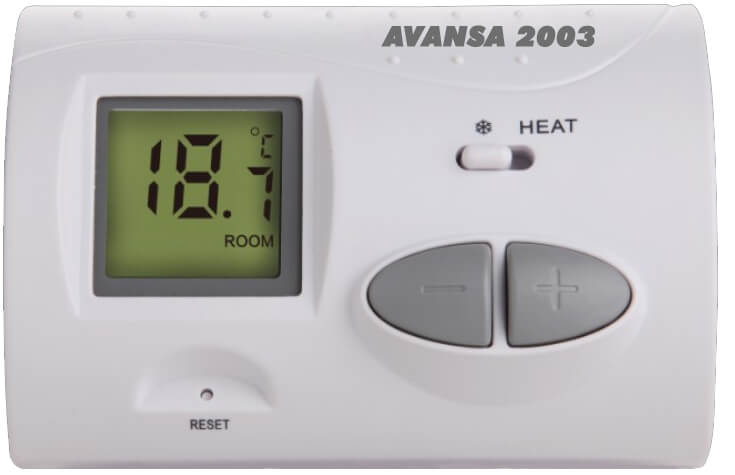

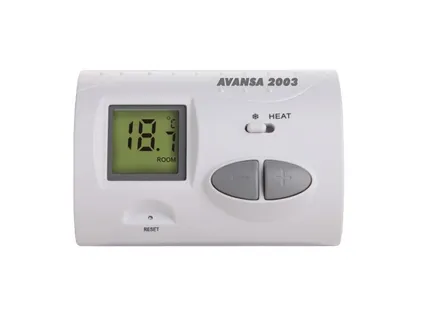

AVANSA 2003 a 2003 TX drží v protimrazovém režimu stálou teplotu +7 °C, TH 091 má protimrazovou ochranu 7 °C – praktické pro chaty a víkendové domy.

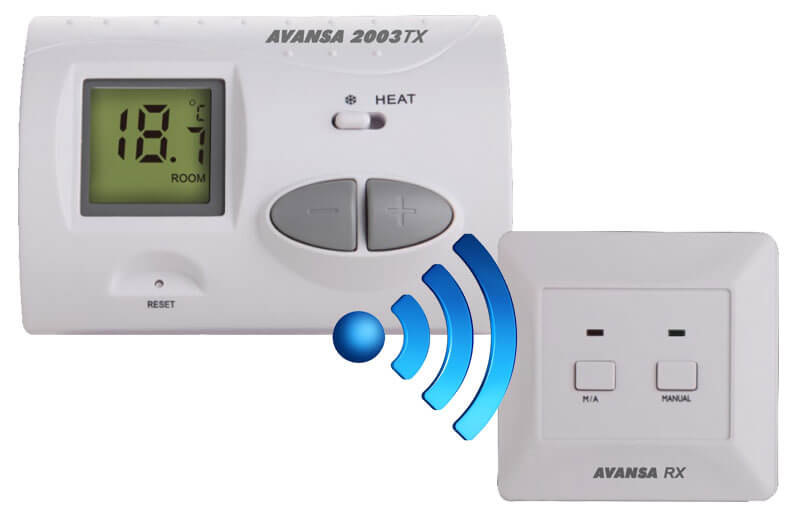

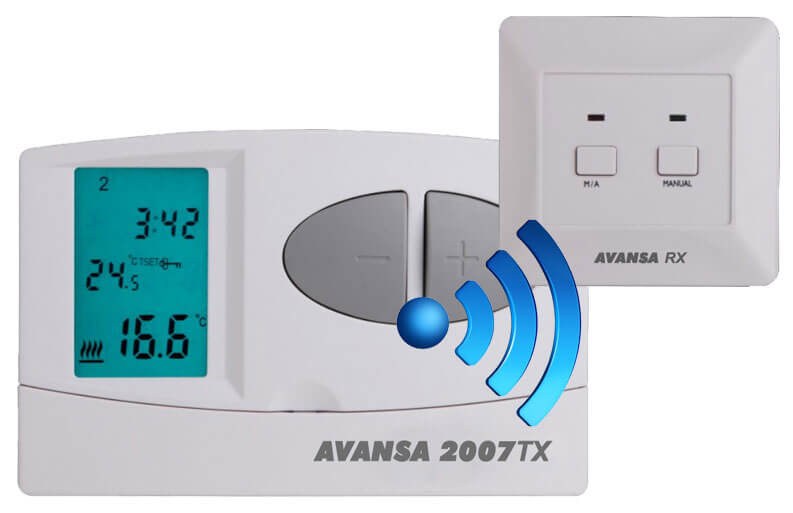

Termostat a přijímač verzí TX jsou z výroby naladěné na stejnou frekvenci a mají vlastní bezpečnostní kód, takže je cizí signály nenaruší.
U AVANSA 2007 zvolíte citlivost sepnutí ±0,2 °C pro radiátory (z výroby) nebo +0/-0,2 °C pro podlahové topení. AVANSA 2003 nabízí ±0,2 / ±0,3 °C.
Všechny pokojové termostaty AVANSA dělají totéž – podle teploty v místnosti zapínají a vypínají kotel. Liší se tím, jak pohodlně se ovládají a jak se spojují s kotlem.
Hodí se každému, kdo má aspoň zhruba pravidelný denní režim. AVANSA 2007 a 2007 TX umožní nastavit 6 časů a 6 různých teplot na každý den, takže ráno před vstáváním vytopí, přes den v práci teplotu sníží a večer ji znovu zvedne. TH 091 pracuje se dvěma teplotami – denní a útlumovou – a pro každý den v týdnu může mít jiný program. Programovatelný termostat je nejúčinnější způsob, jak šetřit bez ztráty pohodlí, protože netopí, když nikdo není doma.
Drží jednu nastavenou teplotu v rozsahu 10 – 30 °C a nic se nemusí programovat. Je to správná volba pro domácnost, kde je někdo doma celý den, pro seniory, kteří nechtějí řešit menu, nebo pro chatu – protimrazový režim drží stálých +7 °C. Digitální displej měří přesněji než jednoduchý mechanický termostat (přesnost ±0,5 °C).
Nejjednodušší řešení s otočným knoflíkem, bez baterií a bez displeje. Kontakt 16 A / 250 V, provozní teplota +5 až +30 °C. Vhodný tam, kde stačí základní regulace a hlavním kritériem je cena.
Pět minut u kotle s baterkou a návodem ušetří vracení zboží. Tady je, co si zjistit, a příklad, jak se podle toho rozhodnout.
Plynový závěsný kotel v koupelně v přízemí, starý mechanický termostat v obýváku na tomtéž podlaží a dvoužilový kabel ve zdi. Rodina odchází ráno do práce a vrací se odpoledne.
Řada 110 neměří teplotu v pokoji, ale teplotu kotle, zásobníku nebo kolektoru a podle ní spíná čerpadla. Čerpadlo proto neběží, když není co přečerpávat – podle výrobce to v závislosti na využívání kotle ušetří až 60 % elektřiny na jeho pohon a prodlouží mu životnost.
Všechny regulátory řady 110 se napájejí napětím 230 V / 50 Hz (±10 %) a pracují při teplotě okolí -10 až +50 °C. Liší se počtem ovládaných čerpadel a tím, podle čeho je zapínají.

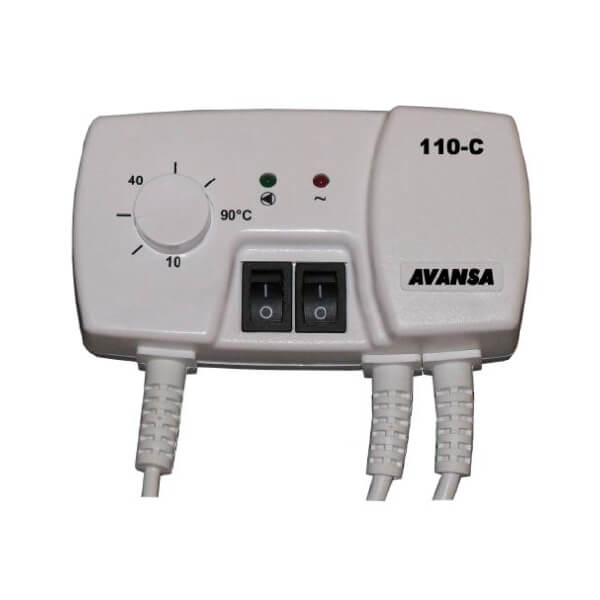

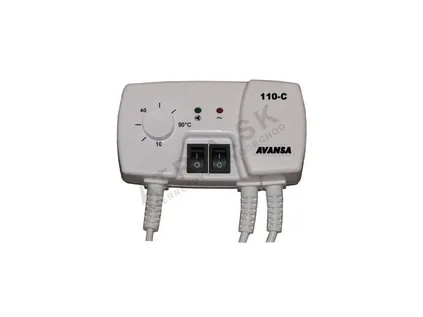

Zapne topné čerpadlo, když teplota kotle překročí nastavenou hodnotu, a vypne ho, když kotel vychladne (například po vyhasnutí). Teplota se nastavuje potenciometrem v rozsahu 10–90 °C, čerpadlo se vypne při poklesu o 5 °C pod nastavenou hodnotu. Zapnutí i vypnutí proběhne se zpožděním zhruba 30 sekund, aby čerpadlo nepřepínalo při náhlých změnách teploty. Kromě potenciometru má regulátor dva vypínače – na zapnutí a vypnutí regulátoru a na ruční zapnutí čerpadla – se signalizací LED diodami. Uvnitř krytu je pojistka, délka čidla je 1,2 m.

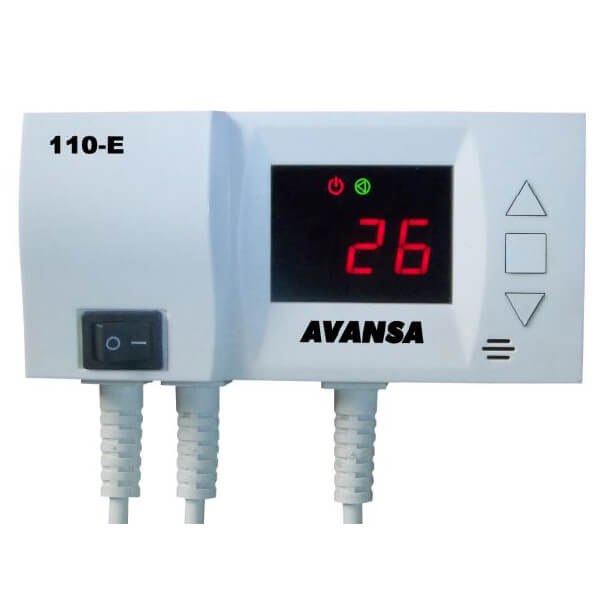

Má stejnou úlohu jako 110 C (nastavení 5–80 °C, měření 0–90 °C, spínaný proud 6 A), navíc s funkcí antistop, která mimo topnou sezonu zapne čerpadlo na 15 sekund každých 15 dní, a s ochranou proti zamrznutí – při poklesu teploty pod 5 °C čerpadlo zapne.

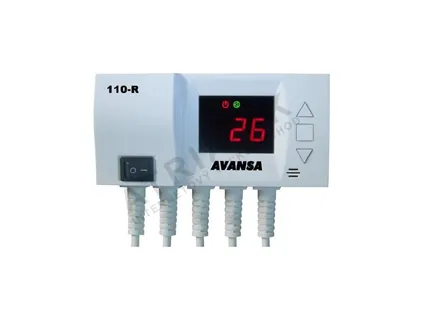

První čerpadlo (nastavení 5–80 °C) běží, když teplota překročí nastavenou hodnotu, a vypne se při vychladnutí kotle. U druhého čerpadla (10–80 °C) nastavíte teplotu zapnutí i teplotu vypnutí: zapne se po překročení teploty zapnutí a vypne po překročení teploty vypnutí.

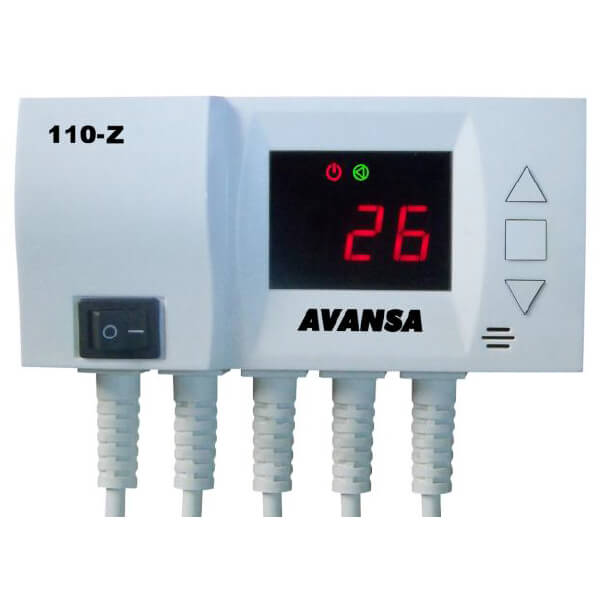

Ovládá topné čerpadlo (5–80 °C) a čerpadlo zásobníku TUV (20–80 °C). Čerpadlo zásobníku pracuje na základě rozdílu teplot: zapne se, když je kotel teplejší než zásobník o nastavenou hysterezi (10–30 °C), a běží, dokud se teploty nevyrovnají nebo dokud zásobník nedosáhne nastavené teploty.

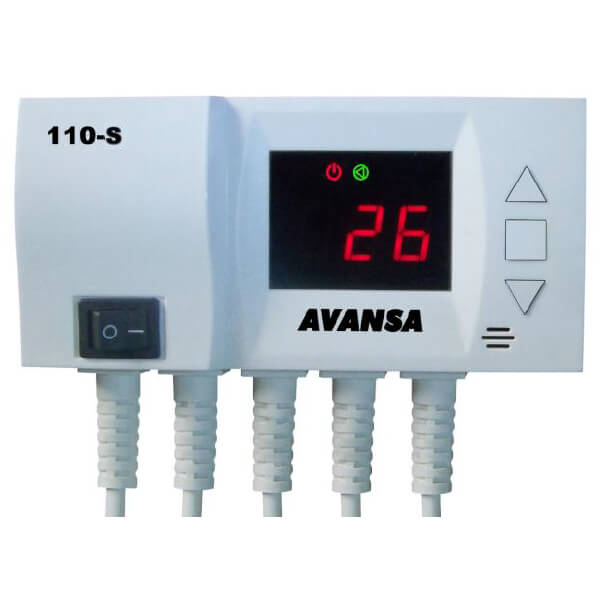

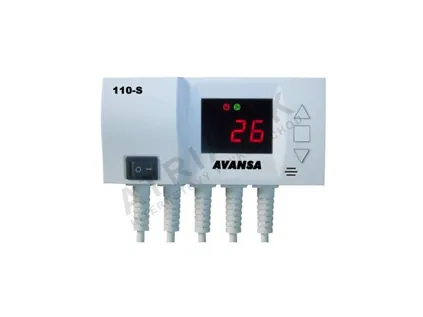

Řídí čerpadlo slunečního kolektoru a cirkulační čerpadlo. Čerpadlo kolektoru se zapne, když je kolektor teplejší než zásobník o nastavenou hysterezi (10–30 °C); hystereze vypnutí je vždy o 10 °C nižší. Při hysterezi zapnutí 20 °C se tedy čerpadlo vypne při rozdílu 10 °C. Při nastavení 10 °C běží, dokud se teploty kolektoru a zásobníku nevyrovnají nebo dokud zásobník nedosáhne nastavené teploty. Cirkulační čerpadlo se zapne, když zásobník překročí nastavenou teplotu zapnutí, a běží, dokud pod ni neklesne. Regulátor měří v rozsahu 0–150 °C.
Společné pro celou řadu: napájení 230 V / 50 Hz ±10 %, teplota okolí -10 až +50 °C.
| Regulátor | Co řídí | Rozsah nastavení | Měří | Odolnost čidla | Délka čidla | Kontakt |
|---|---|---|---|---|---|---|
| AVANSA 110 C | 1 topné čerpadlo | 10 – 90 °C, vypnutí při poklesu o 5 °C | – | – | 1,2 m | – |
| AVANSA 110 E | 1 čerpadlo + antistop a protimraz | 5 – 80 °C | 0 – 90 °C | -10 až 120 °C | 1,2 m | 6 A |
| AVANSA 110 R | 2 nezávislá čerpadla | I: 5 – 80 °C, II: 10 – 80 °C | 0 – 90 °C | -10 až 120 °C | – | 6 A |
| AVANSA 110 Z | čerpadlo topení + zásobníku TUV | topení 5 – 80 °C, TUV 20 – 80 °C, hystereze 10 – 30 °C | – | – | – | 6 A |
| AVANSA 110 S | čerpadlo kolektoru + cirkulační | TUV 20 – 80 °C, hystereze 10 – 30 °C | 0 – 150 °C | -10 až 150 °C | zásobník 3 m, kotel 1,2 m | 6 A |
AVANSA 110 C: spotřeba energie pod 2 W, připojovací kabel 3 × 0,75 mm, rozměry 75 × 50 × 132 mm, krytí IP20. Pomlčka znamená, že údaj výrobce neuvádí.
Mechanický pokojový termostat, týdenní termostat s podsvíceným displejem, termostatická sada na radiátor, příložný termostat na potrubí, ponorný termostat s kapilárou do nádrže a zásuvkový termostat pro elektrickou topnou tyč.

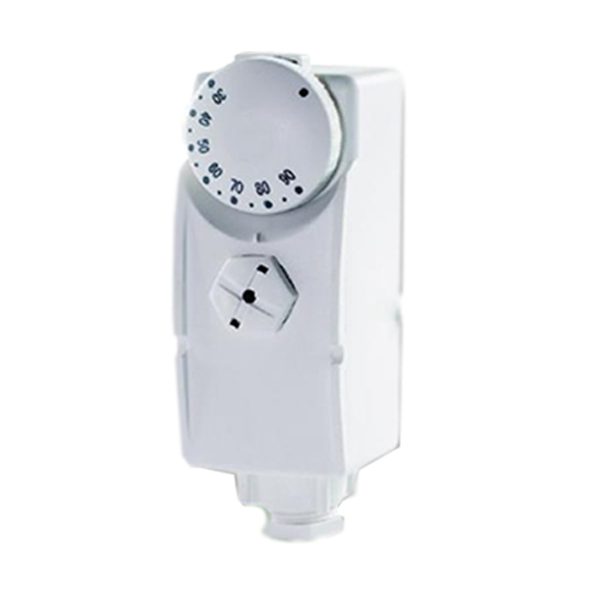

Přiloží se přímo na potrubí nebo rozdělovač a upevní pružnou ocelovou sponou (trubky do průměru 2"). Uvnitř je bimetal, který se při změně teploty prohne a přepne kontakt – nejčastěji fázi oběhového čerpadla. Díky přepínacímu kontaktu ho lze zapojit jako spínací i jako vypínací termostat. Typické použití:

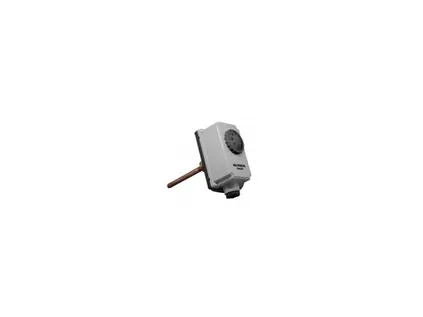

Kapilára je osazená v jímce se závitem 1/2" (délka 85 mm bez závitu, průměr 8 mm), takže termostat měří přímo teplotu kapaliny v nádrži, bojleru nebo potrubí. Hodí se například k regulaci teploty v akumulační nádrži nebo v zásobníku teplé vody. Rozsah nastavení je 0–90 °C.
Sada obsahuje termostatický ventil DN15 v rohovém provedení 1/2" s bočním připojením a termostatickou hlavici s kapalinovým čidlem. Hlavice drží teplotu podle zvoleného stupně: * = 6 °C, 1 = 12 °C, 2 = 16 °C, 3 = 20 °C, 4 = 24 °C, 5 = 28 °C. Podle výrobce sada odpovídá normě EN 215.
Zapojuje se mezi zásuvku ve zdi a napájecí kabel topné tyče nebo spirály osazené v žebříkovém radiátoru. Reguluje její teplotu a oproti provozu bez regulace šetří elektrickou energii.

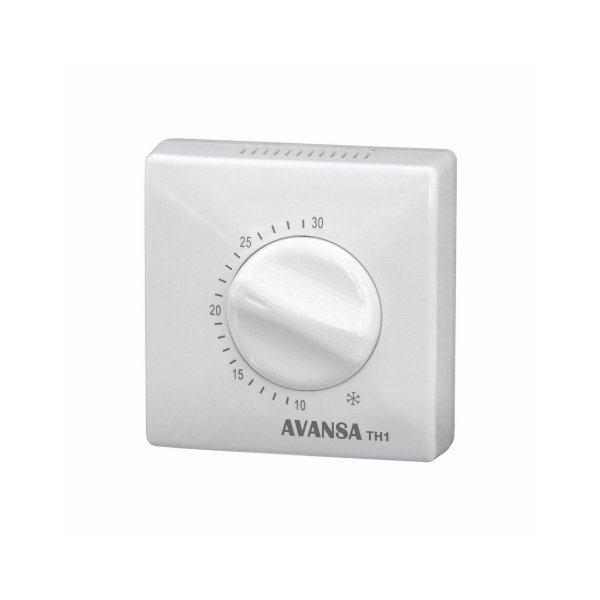

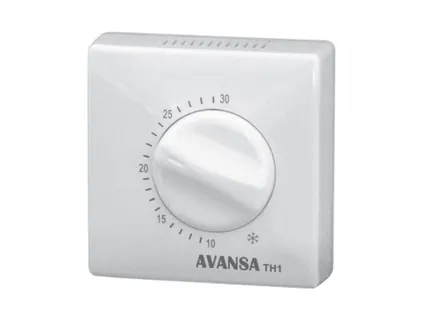

AVANSA TH1 je jednoduchý mechanický pokojový termostat s kontaktem 16 A / 250 V a provozní teplotou +5 až +30 °C. Při montáži musí být odpojený od elektrické sítě. Svorky jsou uvnitř – dostanete se k nim po vyjmutí knoflíku nastavení a odšroubování krytu; zapojuje se podle schématu přiloženého v balení.

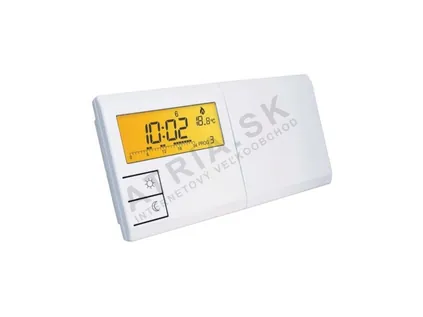

Termostat TH 091 je týdenní programovatelný termostat s podsvíceným displejem pro kotle s dvoubodovým spínáním – plynové, elektrické, kondenzační i kotle na dřevo, uhlí či pelety. Pro každý den může mít jiný program, pracuje s denní a útlumovou teplotou, umožňuje nastavit rozdíl spínání kotle (aby kotel nespínal příliš často), má ruční režim a protimrazovou ochranu 7 °C, která se hodí hlavně na chaty a víkendové domy. Displej ukazuje aktuální i nastavenou teplotu, čas, den v týdnu, zvolený program a chod kotle. V balení je montážní návod, šrouby a hmoždinky.
Druh, spojení s kotlem, způsob nastavení a napájení – pro pokojové termostaty i regulátory.
| Termostat | K čemu slouží | Nastavuje se | Rádiem | Zdroj energie |
|---|---|---|---|---|
| AVANSA 2007 | pokojový digitální | týdně, 6 časů a teplot denně | ne | 2× AA (LR6) |
| AVANSA 2007 TX | pokojový digitální + přijímač | týdně, 6 časů a teplot denně | ano, cca 50 m | termostat 2× AA, přijímač 230 V |
| AVANSA 2003 | pokojový digitální | bez programu, ručně 10–30 °C | ne | 2× LR6 |
| AVANSA 2003 TX | pokojový digitální + přijímač | bez programu, ručně 10–30 °C | ano, cca 50 m | termostat 2× LR6, přijímač 230 V |
| TH 091 | pokojový, podsvícený displej | týdně, denní a útlumová teplota | ne | 2× alkalické AA |
| AVANSA TH1 | pokojový mechanický | bez programu, mechanicky | ne | – (mechanický, kontakt 16 A / 250 V) |
| AVANSA 110 C | regulátor kotlového čerpadla | teplota sepnutí 10–90 °C | ne | 230 V |
| AVANSA 110 E | regulátor kotlového čerpadla | 5–80 °C, antistop, protimraz | ne | 230 V |
| AVANSA 110 R | regulátor 2 čerpadel | 5–80 °C a 10–80 °C | ne | 230 V |
| AVANSA 110 Z | regulátor topení + TUV | priorita TUV, letní režim | ne | 230 V |
| AVANSA 110 S | regulátor solárního okruhu | rozdíl teplot, TUV 20–80 °C | ne | 230 V |
| AVANSA TH 2A (příložný) | příložný na potrubí | knoflíkem 20–90 °C | ne | 230 V |
| TH-2B | ponorný s kapilárou | 0–90 °C | ne | – (mechanický) |
| Sada AVANSA TH6 | termostatický ventil na radiátor | stupně * až 5 (6–28 °C) | ne | bez napájení (kapalinové čidlo) |
| Zásuvkový termostat | zásuvkový pro topnou tyč | – | ne | ze zásuvky |
Cenu s DPH ukazují karty produktů výše. Pomlčka znamená, že výrobce hodnotu neuvádí.
Údaje výrobce pro termostaty, které regulují kotel podle teploty v místnosti. U bezdrátových verzí je uvedený kontakt přijímače, který se připojuje ke kotli.
| Údaj | AVANSA 2007 | AVANSA 2007 TX | AVANSA 2003 | AVANSA 2003 TX | TH 091 |
|---|---|---|---|---|---|
| Provedení | programovatelný týdenní | programovatelný týdenní, bezdrátový | manuální digitální | manuální digitální, bezdrátový | programovatelný týdenní |
| Program | 6 časů a teplot denně | 6 časů denně, krok 10 min | bez programu, protimraz +7 °C | bez programu, protimraz +7 °C | denní a útlumová teplota, protimraz 7 °C |
| Volba teploty | 7 – 35 °C po 0,5 °C | 7 – 35 °C po 0,5 °C | 10 – 30 °C po 0,5 °C | 10 – 30 °C po 0,5 °C | 5 – 30 °C po 0,2 °C |
| Měřicí rozsah | – | – | 5 – 35 °C po 0,1 °C | 5 – 35 °C po 0,1 °C | 0 – 34,4 °C po 0,2 °C |
| Přesnost čidla | ±0,5 °C | ±0,5 °C | ±0,5 °C | ±0,5 °C | – |
| Citlivost sepnutí | ±0,2 °C (radiátory), +0/-0,2 °C (podlahovka) | ±0,2 °C (radiátory), +0/-0,2 °C (podlahovka) | ±0,2 / ±0,3 °C | ±0,2 / ±0,3 °C | nastavitelný rozdíl spínání |
| Spínací kontakt | 24 V AC/DC – 250 V AC, 8 A | přijímač 24 V AC/DC – 250 V AC, 6 A (ind. 2 A) | 24 V AC/DC – 250 V AC, 8 A (ind. 2 A) | přijímač 24 V AC/DC – 250 V AC, 6 A (ind. 2 A) | 0 – 230 V, max. 5 A |
| Napájení | 2× 1,5 V AA (LR6) | termostat 2× AA, přijímač 230 V AC / 6 W | 2× 1,5 V LR6, cca 1 rok | termostat 2× LR6, přijímač 230 V AC / 6 W | 2× alkalické AA |
| Dosah | – | cca 50 m | – | cca 50 m | – |
| Rozměry termostatu | 130 × 80 × 35 mm | 130 × 80 × 35 mm | 110 × 75 × 45 mm | 112 × 75 × 45 mm | 154 × 80 × 30 mm |
| Hmotnost | 154 g | termostat 154 g, přijímač 150 g | 154 g | termostat 154 g, přijímač 150 g | – |
| Čidlo, krytí | NTC 10 kΩ, IP30 | NTC 10 kΩ, IP30 | NTC 10 kΩ, IP30 | NTC 10 kΩ, IP30 | – |
Pomlčka znamená, že údaj výrobce neuvádí. Kontakt smí být zatížen nejvýše uvedeným proudem – motor čerpadla je indukční zátěž.
Pokojový termostat se ke kotli připojuje jako obyčejný spínač. Termostaty AVANSA 2007 a 2003 jsou napájené z baterií, takže do kotle nepřivádějí vlastní napětí – jejich kontakt jen spojuje nebo rozpojuje obvod, který na svorkách pro pokojový termostat připravil kotel. Jde tedy o tzv. bezpotenciálový (suchý) kontakt, a proto tentýž termostat zvládne kotle s ovládacím napětím 24 V i 230 V (kontakt 24 V AC/DC až 250 V AC).
U bezdrátového termostatu se ke kotli připojuje přijímač, ne samotný termostat. Přijímač potřebuje napájení 230 V AC a jeho kontakt (24 V AC/DC až 250 V AC, 6 A, při indukční zátěži 2 A) se zapojí na svorky kotle pro pokojový termostat stejně jako kabel u drátového modelu. Termostat pak umístíte kamkoli v dosahu cca 50 m – není třeba sekat drážky ani tahat kabel, což oceníte hlavně při rekonstrukci starších budov.

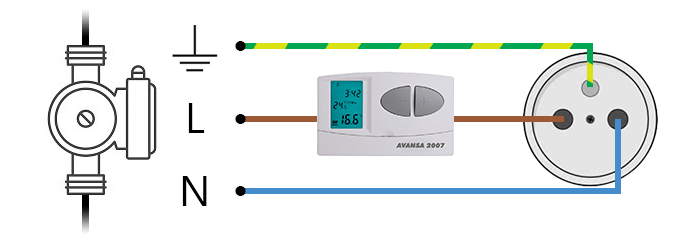

Termostat může spínat i přímo fázi spotřebiče – typicky oběhového čerpadla (příklad zapojení oběhového čerpadla uvádí výrobce i u termostatů AVANSA 2007 a 2003). Princip: kontakt termostatu se vloží do fázového vodiče (L) spotřebiče, zatímco nulový vodič (N) a ochranný vodič (PE) vedou ke spotřebiči přímo. Když termostat sepne, fáze se dostane k čerpadlu a to se rozběhne; když rozepne, čerpadlo se zastaví. Takto se zapojuje například příložný termostat AVANSA TH 2A, který má přepínací kontakt a může pracovat jako spínací i vypínací.
Pokojový termostat měří teplotu jen v místě, kde visí. Když ho umístíte špatně, bude kotel řídit podle zkreslené hodnoty – v místnosti bude chladno, nebo naopak přetopeno. Zvolte místo, které co nejlépe odpovídá běžné teplotě v místnosti.
U modelů AVANSA 2007 TX a 2003 TX není třeba tahat kabel ke kotli, takže místo nemusíte volit jednou provždy. U AVANSA 2007 TX výrobce uvádí, že optimální umístění můžete zvolit až během používání a termostat můžete v různých částech dne používat v různých místnostech – přes den v obýváku, večer v ložnici. Přijímač zůstává u kotle.
I nejlepší termostat ušetří jen tolik, kolik mu dovolí jeho nastavení. Tyto zásady platí pro programovatelné i manuální modely.
Programovatelný AVANSA 2007 nabízí 6 časů denně, každému přiřadíte vlastní teplotu. Pracovní den může vypadat například takto:
O víkendu nastavte jiný program s delším komfortním obdobím. Konkrétní teploty zvolte podle sebe – důležitý je rozdíl mezi komfortem a útlumem.
U radiátorů se noční útlum obvykle volí o několik stupňů níž než komfortní teplota – radiátory místnost ráno rychle vytopí. Příliš hluboký útlum se nevyplácí: stavební konstrukce vychladnou a ráno je kotel musí znovu ohřívat. Podlahové topení reaguje pomalu, proto u něj volte menší útlum a topení v programu začněte dřív. U AVANSA 2007 přepněte citlivost sepnutí na +0/-0,2 °C, kterou výrobce doporučuje právě pro podlahovku. Více o regulaci podlahového topení najdete na topeni-podlahove.com – termostaty pro podlahové topení.
Citlivost je rozdíl mezi nastavenou a naměřenou teplotou, při kterém termostat sepne. Při nastavení 20 °C a citlivosti ±0,2 °C zapne AVANSA 2007 kotel při 19,8 °C a vypne při 20,2 °C. Menší citlivost znamená stabilnější teplotu, ale kotel spíná častěji. AVANSA 2003 umožňuje volbu ±0,2 nebo ±0,3 °C, TH 091 dovoluje nastavit rozdíl spínání, aby kotel nespínal příliš často.
Teplotu v místnosti řídí pokojový termostat (AVANSA 2007, 2007 TX, 2003, 2003 TX, TH 091, TH1). Čerpadlo podle teploty kotle či zásobníku ovládá řada 110 nebo příložný TH 2A, teplotu vody v nádrži ponorný TH-2B, radiátor sada TH6 a elektrickou tyč v žebříkovém radiátoru zásuvkový termostat.
Vede-li ke kotli kabel nebo ho umíte natáhnout, stačí drátová verze. Při rekonstrukci, kdy nechcete sekat zdi, sáhněte po modelech TX – přijímač je u kotle, termostat v dosahu cca 50 m.
Máte-li pravidelný denní režim, týdenní program AVANSA 2007, 2007 TX nebo TH 091 sníží teplotu tehdy, kdy ji nepotřebujete. Kdo chce držet jednu teplotu, vystačí s AVANSA 2003 nebo 2003 TX.
Kotel by měl mít svorky pro připojení pokojového termostatu. Kontakt termostatů AVANSA spíná 24 V AC/DC až 250 V AC; má-li termostat spínat přímo čerpadlo, respektujte proudový limit kontaktu.
U podlahového topení nastavte na AVANSA 2007 citlivost +0/-0,2 °C, u radiátorů ±0,2 °C. Kotelna se zásobníkem TUV si říká o 110 Z, solární okruh o 110 S a dvě čerpadla o 110 R.
Napište nám, jaký máte kotel a čím topíte, a poradíme vhodný termostat i způsob zapojení. Termostaty AVANSA koupíte v e-shopu AVEA.CZ, další tipy najdete v poradně.
