Poradna: čerpadla, termostaty, záložní zdroje a bezpečná kotelna

U plynového nebo elektrického kotle se při výpadku elektřiny zastaví hořák i čerpadlo najednou a nic vážného se neděje. Kotel na tuhá paliva funguje jinak: ve spalovací komoře zůstává žhavé palivo, které produkuje teplo ještě dlouho poté, co přestanete přikládat. Pokud se zastaví oběhové čerpadlo, voda v kotli přestane předávat teplo do radiátorů, rychle se ohřívá a hrozí její var, přehřátí kotle a poškození výměníku či rozvodů. Bezpečná kotelna proto stojí na třech pilířích: spolehlivé čerpadlo s rozumnou regulací, záložní zdroj pro čerpadlo a nezávislá dochlazovací smyčka s pojistným ventilem.

1. Oběhové čerpadlo a jeho řízení

Čerpadlo v kotlovém okruhu musí běžet vždy, když je kotel horký, ale nemusí běžet, když je kotel studený. K tomu slouží kotlové termostaty Avansa 110 C a Avansa 110 E: čidlo měří teplotu kotle a čerpadlo zapnou až po překročení nastavené teploty, a když kotel vyhasne a vychladne, čerpadlo vypnou. Výrobce uvádí, že podle způsobu využití kotle lze takto ušetřit až 60 % elektrické energie na chod čerpadla a zároveň prodloužit jeho životnost.

• Avansa 110 C – teplota sepnutí 10–90 °C, čerpadlo vypne, když teplota klesne o 5 °C pod nastavenou hodnotu. Sepnutí i vypnutí provádí se zpožděním přibližně 30 sekund, aby čerpadlo necvakalo při krátkých výkyvech teploty. Má i vypínač pro ruční zapnutí čerpadla.
• Avansa 110 E – nastavení 5–80 °C a navíc funkce antistop (mimo topnou sezónu roztočí čerpadlo každých 15 dní na 15 sekund, aby nezatuhlo) a ochrana proti zamrznutí (pod 5 °C čerpadlo zapne).
• Avansa 110 Z – pokud máte kromě topení i zásobník teplé vody: řídí dvě čerpadla s volitelnou prioritou ohřevu TUV a v letním režimu zapne čerpadlo topení až při teplotě kotle nad 90 °C, čímž kotel chrání před přehřátím.

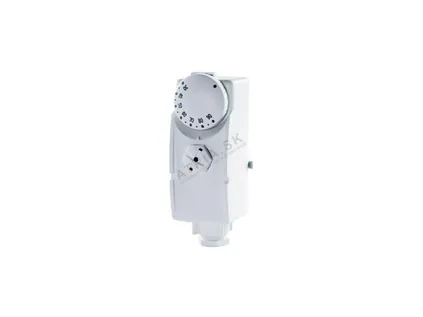

• Příložný termostat Avansa TH 2A – nejjednodušší a nejlevnější řešení. Pružinou se upevní přímo na potrubí (do průměru 2") a bimetalem spíná fázi čerpadla v rozsahu 20–90 °C. Nejčastěji se používá právě k řízení doběhu kotlového čerpadla.

Přehled všech regulátorů s parametry najdete na stránce termostaty a regulace AVANSA.

2. Záložní zdroj (UPS) pro čerpadlo

Termostat ani nejlepší čerpadlo nepomohou, když není elektřina. Záložní zdroje AVANSA jsou navrženy právě pro nepřetržité napájení oběhových čerpadel u kotlů na tuhá paliva: při výpadku sítě se do 4 ms přepnou na baterii a čerpadlo běží dál, dokud kotel bezpečně nevychladne. Na výstupu dávají čistou sinusoidu stejnou jako síť v domě, takže nevadí čerpadlu ani elektronice kotle. Jak zdroj a baterii správně vybrat, rozebíráme níže v části Záložní zdroj – výpočet a údržba baterie; podrobnosti o celé řadě najdete i na sesterském webu zalozni-zdroj.eu.

3. Dochlazovací smyčka s pojistným ventilem

Záložní zdroj je první linie obrany, ale baterie se jednou vybije a jakákoli technika může selhat. Proto ke kotli na tuhá paliva patří i čistě mechanická pojistka, která elektřinu nepotřebuje: dochlazovací (chladicí) smyčka – výměník zabudovaný v kotli – a termostatický pojistný ventil. Pojistný ventil AVANSA STS (WATTS STS 20) zasáhne při přetopení nad 97 °C: pustí studenou vodu z vodovodu do chladicí smyčky, ta odebere kotli teplo a ohřátá voda odteče do odpadu. Ventil chrání všechny typy kotlů a krbů na tuhá paliva (uhlí, dřevo, koks) před varem vody v soustavě ústředního topení a vyrábí se s připojením 1/2" FF a 3/4" FF.

• Ventil musí být připojen na dochlazovací smyčku a na rozvod studené vody. Bez tlakové studené vody nemá čím chladit.
• Přívod studené vody ke smyčce potřebuje tlak i během výpadku proudu. Pokud máte vlastní studnu s domácí vodárnou na elektřinu, při výpadku tlak zmizí – takovou situaci řešte s topenářem už při návrhu kotelny.
• Na přívodu k ventilu nenechávejte zavřený uzávěr a odtok do kanalizace mějte volný a pokud možno viditelný, abyste si všimli, že ventil zasáhl – je to signál, že něco v soustavě není v pořádku.
• Funkčnost ventilu a smyčky si nechte ověřit při pravidelném servisu kotle. Zanesený ventil nemusí v kritické chvíli otevřít.

4. Další vybavení, které se vyplatí

• Magnetický filtr na zpátečce před kotlem zachytí kal a magnetit, které by jinak zanášely výměník i čerpadlo – více v části Magnetit a kal v soustavě.
• Detektor oxidu uhelnatého Avansa 150MC – kotel na tuhá paliva je typický zdroj CO, který není cítit. Více v části Plyn a CO v domácnosti.
• Ponorný termostat Avansa TH-2B s kapilárou v jímce 1/2" (délka 85 mm) pro regulaci teploty v akumulační nádrži nebo zásobníku, rozsah 0–90 °C.
• Kotlový termostat se dvěma výstupy (Avansa 110 R) – pokud je třeba nezávisle ovládat dvě čerpadla, každé s vlastní teplotou zapnutí.

Čerpadlo pohání vodu z kotle do radiátorů nebo okruhů podlahového topení a zpět. Když je poddimenzované, vzdálené radiátory zůstávají vlažné; když je zbytečně silné nebo běží na zbytečně vysokém stupni, spotřebovává elektřinu a ve ventilech je slyšet šum proudící vody. Dobrá zpráva je, že výběr není složitý.

Jak číst označení čerpadla

Označení čerpadel AVANSA má tvar DN / výtlak / montážní délka. Například AVANSA 25/6/180 znamená světlost hrdel DN 25, maximální výtlak 6 m a vzdálenost mezi sacím a výtlačným hrdlem 180 mm. Připojovací závit je u řady 25 6/4", u modelu 15/6/130 1" a u řady 32 2".

• Montážní délka (130 nebo 180 mm) – při výměně musí odpovídat starému čerpadlu, jinak nové nevložíte mezi stávající šroubení bez úpravy potrubí. Změřte vzdálenost mezi dosedacími plochami hrdel starého čerpadla.
• Připojovací závit – 1", 6/4" nebo 2" podle šroubení na potrubí. Nezaměňujte ho se světlostí DN, která udává vnitřní průměr hrdla.
• Výtlak – 4 m, 6 m nebo 8 m. Musí pokrýt tlakové ztráty okruhu, které závisejí na délce potrubí, počtu radiátorů či okruhů a odporu armatur. Pro běžný rodinný dům zpravidla stačí čerpadlo s výtlakem do 6 m, u rozsáhlejších nebo vícezónových soustav se volí 8 m a více.
• Průtok – od 45 do 55 l/min u modelů 15/6, 25/4, 25/6 a 32/6 až po 115 l/min (25/8/180) a 160 l/min (32/8/180).

Oběhová čerpadla AVANSA mají litinové těleso, maximální pracovní tlak 10 bar, krytí IP44, třídu izolace FH a jsou určena pro médium s teplotou −10 až +110 °C. Bipolární asynchronní motor nevyžaduje ochranu proti přetížení a tři rychlosti se přepínají přepínačem na svorkovnici. Nejdostupnější jsou modely 25/4/130 a 25/4/180, nejprodávanějším modelem je 25/6/180; aktuální ceny vidíte přímo u produktů. Kompletní přehled s parametry je na stránce oběhová čerpadla AVANSA a na sesterském webu obehove-cerpadla.cz.

Jakou rychlost nastavit

Začněte na nejnižším stupni a nechte topení pracovat alespoň den. Pokud se všechny radiátory prohřejí rovnoměrně, nechte to tak. Vyšší stupeň zvolte až tehdy, když nejvzdálenější radiátory zůstávají vlažné i po vyregulování ventilů. Každý stupeň navíc znamená vyšší příkon – například AVANSA 25/6/180 má podle stupně 46, 67 nebo 93 W – a často i hlučnější proudění. U podlahového topení se řiďte projektem a nastavením průtoků na rozdělovači; komponenty pro podlahovku najdete na topeni-podlahove.com a mosazne-rozdelovace.cz.

Výměna čerpadla krok za krokem

1. Vypněte kotel a čerpadlo odpojte od elektřiny (vytáhněte zástrčku nebo vypněte jistič).
2. Zavřete kulové ventily před čerpadlem a za ním. Pokud tam nejsou, budete muset vypustit část soustavy – při této příležitosti je doplňte, při další výměně či čištění ušetří spoustu práce.
3. Pod čerpadlo dejte nádobu a hadr, povolte šroubení a staré čerpadlo vyjměte. Zkontrolujte, zda v šroubeních a potrubí není kal.
4. Nové čerpadlo osaďte s novými těsněními, se šipkou na tělese ve směru proudění vody a s hřídelem motoru ve vodorovné poloze.
5. Zapojte fázi, nulový a ochranný vodič podle schématu. Pokud si nejste jisti, nechte elektrické zapojení na elektrikáři.
6. Otevřete ventily, doplňte tlak v soustavě, odvzdušněte radiátory a čerpadlo nechte několik minut běžet na nejvyšším stupni, dokud nevytlačí vzduch. Potom nastavte provozní stupeň.

Údržba a nejčastější problémy

• Čerpadlo po létě nenaběhne nebo jen hučí – rotor se mohl zablokovat usazeninami. Prevence: kotlový termostat s funkcí antistop (Avansa 110 E) nebo pokojový termostat Avansa 2007, který kotel zapne každý den ve 12:00 na jednu minutu, pokud nebyl podle programu zapnutý déle než 24 hodin.
• Bublání a šum v radiátorech – v soustavě je vzduch. Odvzdušněte radiátory a zkontrolujte tlak.
• Čerpadlo běží, ale radiátory jsou studené – zavřený ventil, zanesený filtr, vzduch nebo příliš nízký stupeň u větší soustavy.
• Černá voda při odvzdušňování – v soustavě je magnetit, který zkracuje život čerpadla i kotle. Řešení najdete v části Magnetit a kal.

Cirkulace teplé vody

Pokud na teplou vodu u kohoutku dlouho čekáte, řešením je cirkulační čerpadlo AVANSA CP 15-1.5 určené pro pitnou vodu. Udržuje teplou užitkovou vodu v oběhu mezi zásobníkem a odběrnými místy, takže teplá voda teče téměř hned. Má mosazné těleso, rotor s permanentními magnety a keramický hřídel, příkon 25 W, průtok do 6,8 l/min, výtlak 1,7 m, závit G 1/2", teplotní rozsah 5–95 °C a kabel se zástrčkou; obvykle se instaluje před bojler nebo nádrž na teplou vodu. Aby zbytečně nezvyšovalo spotřebu elektřiny a tepelné ztráty rozvodu, vyplatí se ho doplnit časovým spínačem, který ho zapíná jen v době skutečné potřeby, například ráno a večer.

Manuální, programovatelný, nebo bezdrátový?

• Manuální – Avansa 2003 a mechanický Avansa TH1. Nastavíte jednu teplotu a termostat ji drží. Avansa 2003 má digitální displej, rozsah nastavení 10–30 °C po 0,5 °C, protimrazový režim +7 °C a baterie mu vydrží přibližně rok. Hodí se tam, kde se denní režim nemění, nebo na chatu. Mechanický TH1 je nejjednodušší a nejlevnější možnost bez baterií.
• Programovatelný týdenní – Avansa 2007 a TH 091. Avansa 2007 umožňuje šest sepnutí denně a při každém jinou teplotu v rozsahu 7–35 °C po 0,5 °C. TH 091 má podsvícený displej, denní a útlumovou teplotu, nastavitelnou spínací diferenci kotle, ruční režim a protimrazovou ochranu 7 °C.
• Bezdrátový – Avansa 2007 TX a Avansa 2003 TX. Termostat a přijímač u kotle komunikují rádiem s dosahem přibližně 50 m a s vlastním bezpečnostním kódem, takže je neruší cizí signály. Není třeba tahat kabel, což oceníte při rekonstrukci, a termostat můžete přemístit tam, kde měří nejlépe.

Termostaty Avansa 2003 a 2007 se připojují ke kotli nebo klimatizaci s provozním napětím 24–230 V. TH 091 se zapojuje na kotle s dvoubodovým spínáním – plynové, elektrické, kondenzační i na dřevo, uhlí či pelety. Srovnání všech modelů je na stránce termostaty AVANSA.

Noční útlum a útlum během nepřítomnosti

Programovatelný termostat sníží teplotu v době, kdy ji nepotřebujete. U radiátorového topení je běžný útlum o 2 až 4 °C v noci a během pracovního dne, kdy nikdo není doma. Dům nestihne úplně vychladnout, ráno se rychle vytopí a vy ušetříte, protože při nižší vnitřní teplotě jsou nižší i tepelné ztráty domu. Topení ať se zapíná s předstihem před vstáváním nebo příchodem domů – u radiátorů obvykle stačí půl hodiny až hodina, přesný čas zjistíte po pár dnech zkoušení.

Při delší nepřítomnosti (dovolená, chata přes týden) topení úplně nevypínejte. Protimrazová teplota 7 °C, kterou mají Avansa 2003 i TH 091, chrání rozvody a vodu v soustavě před zamrznutím.

Doporučené teploty podle místnosti

• Obývací pokoj, dětský pokoj, pracovna: 20–22 °C
• Ložnice: 17–19 °C – v chladnější ložnici se lépe spí.
• Kuchyně: 18–20 °C – vaření a spotřebiče přidají teplo samy.
• Koupelna: 22–24 °C, zejména v době koupání.
• Chodba, schodiště, technická místnost: 15–18 °C.
• Nevyužívané pokoje: kolem 16 °C – ne méně, aby na studených stěnách nekondenzovala vlhkost a nevznikala plíseň.

V jednotlivých místnostech teplotu doladíte termostatickými hlavicemi. Sada Avansa TH6 (termostatický ventil DN15 a hlavice, rohové provedení 1/2") má stupně *, 1, 2, 3, 4 a 5, které odpovídají přibližně 6, 12, 16, 20, 24 a 28 °C. V ložnici tedy stačí stupeň mezi 2 a 3, v obývacím pokoji 3 a o něco víc.

Podlahové topení versus radiátory

Radiátory reagují rychle – za půl hodiny je v místnosti teplo, proto snesou výraznější útlum i častější změny programu. Podlahové topení má velkou setrvačnost: betonová nebo anhydritová vrstva se ohřívá i chladne hodiny. Proto u podlahovky:

• Noční útlum volte menší, přibližně o 1–2 °C, a změny programujte s větším předstihem. Při velkých výkyvech by podlaha „nestíhala“ a úspora by se ztratila.
• Nastavte citlivost spínání podle typu topení: Avansa 2007 má pro radiátory výrobní nastavení ±0,2 °C a pro podlahové topení doporučené +0/−0,2 °C.
• Na okruh podlahového topení patří bezpečnostní termostat, který při překročení teploty vypne čerpadlo – přesně k tomu se používá příložný Avansa TH 2A.
• Lehké suché systémy mají menší hmotu a reagují rychleji než klasický mokrý systém v betonu – pokud právě plánujete podlahovku, podívejte se na suche-podlahove-topeni.cz a systemova-deska.cz; rozdělovače najdete na mosazne-rozdelovace.cz.

Dokud je v síti napětí, zdroj nabíjí připojenou baterii a udržuje ji nabitou. Při výpadku – nebo když je síťové napětí mimo normální rozsah – se do 4 ms přepne na baterii a čerpadlo napájí čistou sinusoidou, stejnou jako ze sítě. Přepnutí ohlásí na displeji i zvukovým signálem. Samostatné zdroje se prodávají bez baterie, k dispozici jsou i hotové sestavy s baterií.

Krok 1: sečtěte příkon spotřebičů

Sečtěte příkon všeho, co má při výpadku běžet: kotlové čerpadlo, případně čerpadlo podlahového nebo druhého okruhu a elektroniku kotle. Příkon najdete na štítku – třírychlostní čerpadla AVANSA mají například 46/67/93 W (25/6/180) nebo 145/170/182 W (25/8/180). Počítejte se stupněm, na kterém čerpadlo reálně běží, a s rezervou.

Krok 2: vyberte výkon zdroje s rezervou

Čerpadlo je indukční zátěž a při rozběhu může potřebovat až dvojnásobek svého příkonu. Výrobce proto doporučuje zatížit zdroj u čerpadel a elektromotorů nejvýše do 50 % jeho maximálního výkonu:

• Avansa 300 W (500 VA) – při pravidle 50 % pro spotřebiče přibližně do 150 W, tedy jedno běžné čerpadlo; baterie 12 V s kapacitou nejvýše 90 Ah.
• Avansa 500 W (800 VA) – spotřebiče celkem přibližně do 250 W; baterie 12 V nejvýše 120 Ah.
• Avansa 700 W (1000 VA) – spotřebiče celkem přibližně do 350 W; baterie 12 V nejvýše 150 Ah.
• Avansa 1050 W (1500 VA) – spotřebiče celkem přibližně do 500 W; pracuje s napětím 24 V, proto potřebuje dvě 12V baterie zapojené do série, každou s kapacitou nejvýše 120 Ah.

Pokud zátěž překročí 110 % jmenovitého výkonu, zdroj začne přerušovaně pípat a vypne se, aby se nepoškodil. Vypne se i při zkratu.

Krok 3: kapacita baterie určuje dobu zálohy

Jak dlouho záloha vydrží, závisí na kapacitě baterie (Ah) a na skutečném odběru. Výrobce uvádí tyto orientační doby:

• Odběr 100 W: baterie 65 Ah ≈ 3,5 h, 120 Ah ≈ 6,5 h, 150 Ah ≈ 8 h
• Odběr 200 W: 65 Ah ≈ 2 h, 120 Ah ≈ 3 h, 150 Ah ≈ 4 h
• Odběr 300 W: 65 Ah ≈ 1,5 h, 120 Ah ≈ 2,5 h, 150 Ah ≈ 3 h

U kotle na tuhá paliva musíte pokrýt dobu, za kterou vyhoří palivo v komoře a kotel vychladne – u plně naloženého kotle to mohou být hodiny. Pokud u vás proud vypadává často nebo na delší dobu (venkov, bouřky, vichřice), sáhněte po větší baterii. Hotové sestavy jsou tři: Avansa 500 W + baterie 46 Ah, Avansa 700 W + baterie 55 Ah a Avansa UPS 1050 W 24 V + 2 baterie. Samostatně se prodávají zdroje Avansa 300 W, 500 W, 700 W a 1050 W; aktuální ceny vidíte přímo u produktů. Všechny modely porovnáte na stránce záložní zdroje AVANSA a na webu zalozni-zdroj.eu.

Jaká baterie a jak ji zapojit

• Používejte olověnou baterii 12 V (u modelu 1050 W dvě v sérii na 24 V). Zdroj je navržen pro nabíjení tohoto typu, gelové baterie výrobce nedoporučuje.
• Před zapojováním si odložte kovové předměty – prsteny, hodinky, řetízky, náramky. Při zkratu hrozí vážné poranění.
• Dodržte polaritu: červený kabel na svorku +, černý na svorku −. Kontakty baterie očistěte kartáčkem a konektory pevně dotáhněte klíčem.
• Pořadí: baterie → síťové napájení do zásuvky 230 V s uzemněním → spotřebič. Zdroj zapnete podržením tlačítka ON/OFF po dobu 4 sekund, stejně ho i vypnete.
• Zdroj umístěte na suché a dobře větrané místo bez vlhkosti, prachu a uhelného prachu, který by mohl ucpat ventilátor. Ne do hořlavého prostředí a ne hned vedle paliva.
• Zdroj není určen jako trvalý měnič pro neomezený provoz z baterie – je to bezpečnostní zařízení pro výpadky proudu.

Údržba baterie

Baterie, která je stále plně nabitá a nikdy nepracuje, stárne nepozorovaně. Výrobce proto doporučuje alespoň jednou za 2 měsíce provést cyklus vybití a plného nabití – i když v tomto období nenastal žádný výpadek. Prakticky: když kotel nehoří, vytáhněte zástrčku zdroje ze sítě a nechte čerpadlo běžet z baterie, dokud zdroj nezačne signalizovat vybití; potom ho vraťte do sítě. Při vybití na 10,8 V zdroj sám odpojí výstup, aby baterii nezničil. Pokud při startu zjistí napětí baterie pod 10,8 V, baterie je pravděpodobně poškozená a je třeba ji vyměnit. Počáteční nabíjecí proud je přibližně 10 A, takže zdroj baterii nabije rychleji než běžná nabíječka.

Plyn versus oxid uhelnatý – dva různé detektory

• Detektor plynu Avansa 100M zachytí zemní plyn (metan) a LPG (propan, butan). Alarm spustí při 10 % dolní meze výbušnosti (L.E.L.), tedy dávno předtím, než by směs mohla vybuchnout. Doba odezvy je do 30 s a siréna má přes 90 dB ve vzdálenosti 1 m.
• Detektor oxidu uhelnatého Avansa 150MC hlídá CO – jedovatý plyn bez zápachu, barvy a dráždění. Vzniká při nedokonalém spalování, typicky v kotlích na tuhá paliva, krbech a kamnech, ale i u plynových spotřebičů s poruchou odvodu spalin. Citlivost je 150 ppm ± 80 ppm, siréna přes 85 dB. Otrava je zákeřná zejména ve spánku, kdy člověk příznaky necítí.

Detektor plynu nezachytí oxid uhelnatý ani kouř. Pokud máte plynový kotel nebo sporák a zároveň krb či kotel na tuhá paliva, potřebujete oba typy.

Kam detektor namontovat

• Zemní plyn (metan) je lehčí než vzduch a hromadí se pod stropem – detektor patří na stěnu přibližně 30 cm pod strop.
• LPG (propan, butan) je těžší než vzduch a drží se u země – detektor patří na stěnu přibližně 30 cm nad podlahu.
• Detektor zachytí únik jen v místnosti, kde je nainstalován, a neví o úniku v jiném podlaží. Dejte ho do každé místnosti, kde může plyn uniknout (kotelna, kuchyně se sporákem), a na každé podlaží.
• Neinstalujte ho za nábytek či záclony, do prostoru s prouděním vzduchu, na vlhká a prašná místa, tam, kde se uvolňují rozpouštědla, ani blíže než 1,5 m od kotle, pece či krbu. Detektor nenatírejte – pára a kondenzace ho poškodí.
• Detektor CO neumisťujte u dveří, oken a ventilátorů, na zakouřená ani vlhká místa. Smysl má v místnosti se spalovacím spotřebičem a tam, kde se spí.

Automatické uzavření plynu solenoidovým ventilem

Detektor Avansa 100M má výstup 12 V DC pro elektromagnetický (solenoidový) ventil, který při alarmu uzavře hlavní přívod plynu. Otevírá se jen ručně – po odstranění příčiny ho otevřete vy, ne automatika. Tělo ventilu je z mosazné slitiny a niklu, těsnění z pryže NBR/EKM; ventil je určen pro zemní plyn i LPG a pro tlak do 500 mbar; v sestavě s detektorem ho nabízíme se závitem G1/2" DN15, G3/4" DN20 a G1" DN25. Kabel mezi detektorem a ventilem lze prodloužit, celková délka však nesmí přesáhnout 20 m a je nutné dodržet polaritu (bílý vodič +, černý −) – nesprávná polarita solenoid poškodí. Montáž ventilu do plynového potrubí patří do rukou oprávněné osoby.

Nabízíme samostatný detektor Avansa 100M, sestavu detektoru 200M se solenoidovým ventilem G3/4" i detektor CO Avansa 150MC; aktuální ceny vidíte přímo u produktů. Všechny modely a sestavy najdete na stránce detektory plynu a CO.

Co dělat, když detektor plynu spustí alarm

1. Nepoužívejte vypínače, zvonky ani elektrické spotřebiče a nezapalujte oheň – jakákoli jiskra může způsobit požár nebo výbuch.
2. Otevřete okna a dveře a zavřete všechny plynové ventily.
3. Okamžitě opusťte prostor. V zasaženém prostoru netelefonujte – volejte až venku.
4. Kontaktujte pohotovostní linku místního distributora plynu, při ohrožení života tísňovou linku 112.
5. Nevracejte se, dokud není prostor úplně vyvětraný a únik nalezený a opravený. Každý alarm berte jako skutečný, dokud neověříte všechna možná místa úniku.

Při alarmu detektoru CO prostor okamžitě vyvětrejte, vyveďte všechny na čerstvý vzduch, a pokud je to bezpečné, odstavte spalovací spotřebič. Při bolesti hlavy, závratích či nevolnosti volejte záchrannou službu 155 nebo 112.

Údržba a limity detektorů

Po zapojení do sítě detektor plynu potřebuje několik minut na stabilizaci snímače (LED přitom blikají), detektor CO 3–5 minut. Potom trvale svítí zelená LED – dokud svítí, detektor pracuje. Jednou měsíčně stiskněte testovací tlačítko a opatrně povysávejte prach z větracích otvorů; detektor přitom neotevírejte. Pamatujte, že detektor napájený ze sítě při výpadku proudu nefunguje a nenahrazuje pravidelné revize plynových spotřebičů a kontroly komína.

Magnetit jsou jemné černé částečky oxidů železa, které vznikají korozí ocelových radiátorů, trubek a výměníků. Spolu s kalem, pískem, okujemi a zbytky z montáže se hromadí všude, kde voda zpomalí – a u čerpadel s permanentními magnety v rotoru i tam, kam je magnet přitáhne.

Co magnetit způsobuje

• Čerpadlo – usazeniny brzdí rotor, čerpadlo hučí, slábne a může se po létě zablokovat. Nejcitlivější jsou elektronická čerpadla s permanentními magnety v rotoru.
• Kotel – nánosy ve výměníku zhoršují přenos tepla. Kotel spálí více paliva, hlučněji pracuje a výměník se lokálně přehřívá.
• Radiátory – kal se usazuje ve spodní části, radiátor je nahoře teplý a dole studený.
• Ventily a termostatické hlavice – zanesené kuželky se zasekávají a regulace přestává fungovat.
• Podlahové topení – tenké trubky a průtokoměry na rozdělovačích se zanášejí jako první; rozdělovače a příslušenství najdete na mosazne-rozdelovace.cz.

Jak funguje magnetický filtr

Magnetický odlučovač nečistot se montuje do zpátečky, tedy do potrubí, kterým se voda vrací do kotle. Silný magnet uvnitř zachytává železité částice a ostatní nečistoty se zachytí ve filtru. Kotel tak dostává čistou vodu a nečistoty se shromažďují na jednom místě, odkud je snadno odstraníte – místo toho, aby se usazovaly ve výměníku a v čerpadle.

Aras, nebo Caleffi DIRTMAG®?

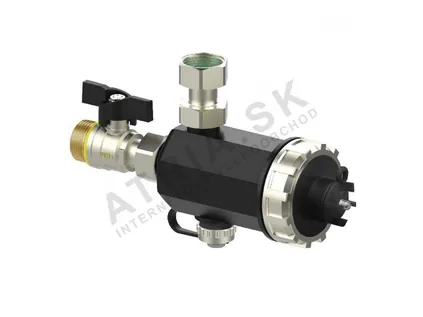

• Aras magnetický filtr 3/4" – kompaktní filtr s neodymovým magnetem, který se při čištění snadno vyjímá, a s filtrační síťkou na nemagnetické částice. V balení je otočné připojení G3/4" pro snadné napojení ke kotli, kulový ventil G3/4" pro uzavření oběhu a klíč. Hodí se zejména přímo pod kotel.

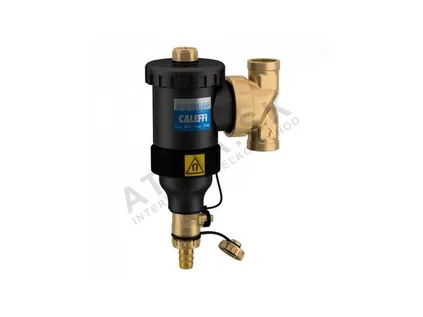

• Caleffi DIRTMAG® 3/4" a 1" – odlučovač nečistot s magnetem pro svislé i vodorovné potrubí, s tělem z technopolymeru, vnitřními závity a vypouštěním s připojením na hadici. Maximální provozní tlak je 3 bar, provozní teplota 0–90 °C. Rozměr 1" je vhodný pro větší soustavy a silnější rozvody.

Čištění filtru

1. Vypněte kotel a čerpadlo.
2. Uzavřete ventily před filtrem a za ním.
3. U filtru Aras vyjměte magnet – přichycené částice se bez něj uvolní. U DIRTMAG vypusťte usazeniny přes vypouštění s hadicí.
4. Nečistoty vypláchněte, magnet očistěte a vraťte na místo.
5. Otevřete ventily, zkontrolujte tlak v soustavě, podle potřeby doplňte vodu a odvzdušněte.

Po montáži do starší soustavy kontrolujte filtr častěji – první týdny zachytí nejvíce. Později stačí kontrola před sezónou a během ní podle množství nečistot. U silně zanesené soustavy zvažte proplach celého topení odborníkem; filtr pak udrží vodu čistou.

Jak tyč funguje

Tyč (topná spirála) se zašroubuje do spodního, případně horního otvoru žebříkového radiátoru místo zátky. Topné těleso ohřívá vodu nebo nemrznoucí směs přímo v radiátoru a termostat drží nastavenou teplotu média. V zimě radiátor vytápí voda z kotle, mimo sezónu ho ohřeje elektřina – aniž byste museli spouštět celou otopnou soustavu.

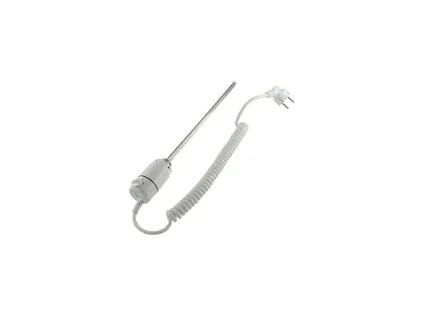

GT 900 – tyč s termostatem do zásuvky

• výkon 900 W, bílé provedení, délka tyče 39 cm, připojovací závit G 1/2", napětí 230 V
• elektronický otočný termostat s rozsahem cca 5–70 °C (± 3 °C), který snímá teplotu vody v tyči, ne teplotu vzduchu v místnosti
• krytí IP65 s pryžovým těsněním, třída ochrany I (vyžaduje uzemnění), tepelná pojistka odpojí napájení při přehřátí
• připojuje se vidlicí do běžné zásuvky, není třeba ji zapojovat napevno; spirálový kabel má po natažení cca 1,5 m
• pouzdro s ovladačem je otočné, takže termostat natočíte tak, aby byl dobře vidět; v radiátoru může být voda i nemrznoucí směs
• záruka 24 měsíců

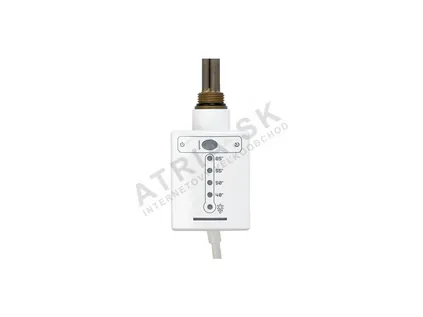

QS 600 – spirála s přesným snímáním teploty

• výkon 600 W, elektronický termostat, krytí IP65
• topné prvky z nerezové oceli pro delší životnost
• kapilára se snímačem teploty na konci, díky které je měření teploty média velmi přesné
• speciální pojistka chrání spirálu před přehřátím při poklesu hladiny média
• pro koupelnové radiátory, sušáky ručníků nebo jako doplněk ke stávajícímu radiátorovému topení; zadní krytka pro napájení není součástí balení

Na co myslet při montáži

• Ověřte rozměry: závit otvoru v radiátoru a to, zda se tyč do radiátoru fyzicky vejde (GT 900 má délku 39 cm). Výkon tyče volte přiměřeně velikosti radiátoru.
• Radiátor musí být zcela naplněný vodou nebo nemrznoucí směsí. Tyč nikdy nezapínejte nasucho ani mimo radiátor.
• Pokud je radiátor napojený na ústřední topení, způsob uzavření ventilů během elektrického provozu (tepelná roztažnost vody) konzultujte s topenářem.
• Zásuvka v koupelně musí mít ochranný vodič a být chráněna proudovým chráničem, mimo dosah stříkající vody. Pokud si nejste jisti, nechte instalaci zkontrolovat elektrikáři.

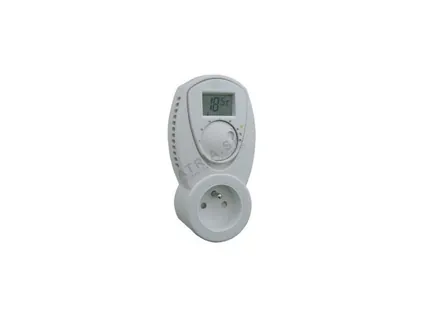

• Pokud máte topnou tyč bez vlastní regulace, teplotu ohlídá zásuvkový termostat, který se zapojuje mezi zásuvku ve zdi a napájecí kabel tyče.

Elektrické tyče a příslušenství k radiátorům najdete i v širší nabídce e-shopu AVEA.CZ.
