Unikající plyn ani oxid uhelnatý často včas neucítíte. Detektor AVANSA je zachytí dřív, než ohrozí lidi či dům, rozsvítí světelný alarm, spustí sirénu a se solenoidovým ventilem umí přívod plynu zavřít sám.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Únik plynu ani oxid uhelnatý nemusíte vždy postřehnout včas. Zemní plyn i LPG mají kvůli bezpečnosti přidaný typický zápach, jenže ve spánku, při rýmě nebo v místnosti, kam chodíte jen občas (kotelna, sklad, garáž, sklep), ho snadno přehlédnete. Oxid uhelnatý (CO) nemá zápach ani barvu a nedráždí – člověk ho vůbec nevnímá. Detektor hlídá vzduch bez přestávky, ve dne i v noci, a upozorní vás dřív, než koncentrace dosáhne nebezpečné úrovně.
Hromadění plynu v uzavřených prostorách – v bytech, domech, obchodech, kancelářích, skladech či garážích – může skončit otravou, udušením, požárem nebo výbuchem. Každý plyn se přitom chová jinak: metan ze sítě stoupá ke stropu, propan-butan naopak klesá a drží se u země. Detektor plynu AVANSA 100M spustí poplach už při 10 % dolní meze výbušnosti (LEL), tedy v okamžiku, kdy je koncentrace plynu ještě hluboko pod hranicí, při níž by směs mohla vzplanout.
CO vzniká při nedokonalém spalování jakéhokoli paliva – plynu, dřeva, uhlí, pelet či oleje. Typickým zdrojem je kotel, karma (průtokový ohřívač), kamna, krb nebo plynový sporák, zvlášť když nemá dost vzduchu na spalování, má netěsný či ucpaný kouřovod nebo slabý tah komína. Otrava oxidem uhelnatým probíhá bez varovných pocitů, a proto je nejnebezpečnější v noci, kdy lidé spí. Detektor CO pozná nahromadění plynu dřív, než ohrozí život.
Oba modely hlídají zemní plyn (metan) i LPG (propan, butan), napájejí se ze sítě a při úniku spustí světelný i zvukový poplach. Model 100M je samostatný hlásič, sada 200M obsahuje navíc solenoidový ventil G3/4" pro automatické uzavření plynu.

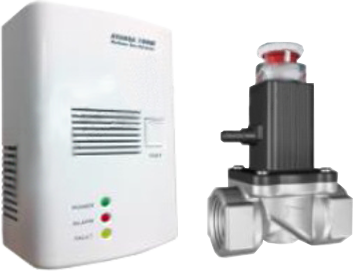

Detektor 100M v sadě se solenoidovým ventilem: jakmile zachytí plyn, spustí poplach a elektrickým impulzem ventil uzavře, čímž přeruší přívod plynu. Sady se liší jen velikostí ventilu – G1/2" (DN15), G3/4" (DN20) nebo G1" (DN25). Zvolte ji podle dimenze potrubí v místě montáže.
Elektromagnetický (solenoidový) ventil je bezpečnostní uzávěr na plynovém potrubí, který v nouzi uzavře přívod plynu. Za běžného provozu je otevřený a plyn proudí ke spotřebičům. Když detektor zachytí plyn, pošle do ventilu elektrický impulz 9 – 12 V DC a ventil se zavře. Zavřít ho jde i ručně. Otevírá se vždy jen rukou – plyn se tedy neobnoví sám od sebe, ale teprve tehdy, když někdo příčinu úniku prověří a ventil vědomě otevře.
Označení G znamená válcový trubkový závit, DN jmenovitou světlost potrubí v milimetrech.
Rozhoduje dimenze potrubí v místě, kam se ventil osadí. Ventil by neměl zúžit průřez rozvodu – menší ventil na větším potrubí by mohl omezit průtok plynu ke spotřebičům. Pokud si nejste jistí, poraďte se s plynařem, který bude ventil montovat, nebo s naší technickou podporou.
Ventil se k detektoru připojuje kabelem, který je v balení. Dodržte polaritu: bílý vodič (+), černý vodič (−) – obrácená polarita solenoid poškodí. Když kabel nestačí, lze ho prodloužit při zachování barev a polarity vodičů, celková délka mezi ventilem a detektorem však nemá přesáhnout 20 metrů.
AVANSA 150MC hlídá vzduch v místnostech se spotřebiči na spalování – u kotle, karmy, krbu či kamen. Rozpozná oxid uhelnatý, který lidské smysly nezachytí, a spustí hlasitý zvukový i světelný poplach.
Celá nabídka na jednom místě – podle plynu, který chcete hlídat, a podle toho, zda potřebujete samočinné uzavření přívodu.
| Detektor / sada | Co hlídá | Uzavírací ventil | Signalizace | Napájení |
|---|---|---|---|---|
| AVANSA 150MC | oxid uhelnatý (CO) | – | > 85 dB / 1 m | AC 220 V, 50 Hz |
| AVANSA 100M | metan ze sítě, LPG (propan, butan) | není součástí (výstup 12 V DC) | > 90 dB / 1 m | AC 220 V, 50 Hz |
| AVANSA 100M + ventil DN15 | metan ze sítě, LPG (propan, butan) | G1/2" (DN15) | > 90 dB / 1 m | AC 220 V, 50 Hz |
| AVANSA 100M + ventil DN20 | metan ze sítě, LPG (propan, butan) | G3/4" (DN20) | > 90 dB / 1 m | AC 220 V, 50 Hz |
| AVANSA 100M + ventil DN25 | metan ze sítě, LPG (propan, butan) | G1" (DN25) | > 90 dB / 1 m | AC 220 V, 50 Hz |
| AVANSA 200M + ventil | metan ze sítě, LPG | G3/4" (DN20) | zvuk + světlo | 230 V |
Platnou cenu s DPH a skladovou dostupnost najdete vždy u produktů výše.
Údaje výrobce pro samotné detektory. Parametry solenoidových ventilů jsou výše v části o ventilech.
| Údaj | AVANSA 100M | AVANSA 200M (sada) | AVANSA 150MC |
|---|---|---|---|
| Co přístroj hlídá | metan ze sítě, LPG (propan, butan) | metan ze sítě, LPG | oxid uhelnatý (CO) |
| Práh poplachu | 10 % LEL | – | 150 ± 80 ppm CO |
| Hlasitost sirény | > 90 dB / 1 m | zvukový poplach | > 85 dB / 1 m |
| Reakce / náběh | < 30 s | – | náběh 3 – 5 min |
| Napájecí napětí | AC 220 V, 50 Hz | 230 V | AC 220 V, 50 Hz |
| Příkon | < 1,5 W, v poplachu 3 W | – | < 3 W |
| Rozsah pracovních teplot | -15 až +50 °C | – | -10 až +55 °C |
| Vlhkost vzduchu nejvýše | < 97 % | – | < 95 % |
| Ovládání ventilu | 12 V DC, bílý vodič +, černý − | ventil G3/4" (DN20) v sadě | – |
| Kontrolky a ovládání | zelená, červená a žlutá LED, tlačítko TEST | zelená, červená a žlutá LED, tlačítko TEST | kontrolka CO (3 barvy), LED napájení, TEST |
| Hmotnost | 250 g | – | – |
Pomlčka znamená, že výrobce údaj u daného modelu neuvádí. Solenoidové ventily: max. tlak 500 mbar, provozní teplota -10 až +50 °C, uzavření impulzem 9 – 12 V DC nebo ručně, otevření pouze ručně.
Správný detektor určuje palivo, které v domě používáte, a to, zda má při úniku jen varovat, nebo i sám uzavřít plyn.
Samostatný detektor varuje světlem a zvukem, ale plyn zastavit neumí – spoléhá na to, že někdo poplach uslyší a zareaguje. Sada se solenoidovým ventilem při úniku navíc sama uzavře přívod plynu. Vyplatí se všude, kde není stále někdo doma: v kotelně, na chatě, v rekreačním či pronajatém bytě, v provozovně, která je v noci zavřená. Ventil se otevírá jen ručně, plyn se tedy neobnoví bez kontroly.
Oba detektory hlídají zemní plyn i LPG a nabízejí třibarevnou signalizaci s tlačítkem TEST. AVANSA 100M se prodává samostatně (s výstupem 12 V DC na ventil) nebo v sadách s ventilem G1/2", G3/4" či G1" – velikost ventilu tak zvolíte přesně podle potrubí. Sada AVANSA 200M obsahuje detektor s napájením 230 V a ventil G3/4" (DN20), nejběžnější velikost domovního rozvodu.
Detektor hlídá jen místnost, ve které visí. Počítejte s jedním detektorem plynu do každé místnosti se spotřebičem nebo plynoměrem a s detektorem CO u každého spotřebiče na spalování – a dalším do ložnice, pokud je spotřebič nablízku.
Příklad domu s plynovou kotelnou a chaty na propan-butan – které přístroje kam patří, kolik jich je a kolik elektřiny za rok spotřebují.
Výchozí stav: dvoupodlažní dům napojený na zemní plyn. V suterénu je kotelna s plynovým kotlem a plynoměrem, přípojka do domu má závit 3/4". V přízemí je kuchyně s plynovým sporákem a obývák s krbem na dřevo, v patře ložnice. Rodina má navíc chatu, kde se vaří na propan-butan z lahve.
Celkem tedy jedna sada s ventilem DN20, jeden samostatný 100M a dva kusy 150MC. Aktuální ceny všech čtyř položek vidíte u produktů v horní části stránky.
Propan-butan klesá k podlaze, proto AVANSA 100M patří zhruba 30 cm nad zem v místnosti se sporákem. Protože chata je většinu týdne prázdná, rozumnou volbou je sada s ventilem – rozměr ventilu určí plynař podle rozvodu od lahve, u tenčího potrubí to bývá G1/2" DN15.
AVANSA 100M odebírá v klidu méně než 1,5 W: 1,5 W × 24 h × 365 dní = 13,14 kWh za rok na jeden přístroj. 150MC má příkon pod 3 W, tedy nejvýše 26,28 kWh ročně. Čtyři přístroje v domě tak dohromady spotřebují nejvýše 2 × 13,14 + 2 × 26,28 = 78,84 kWh za rok. Pro srovnání: čerpadlo AVANSA 25/6/180 na 3. stupni spotřebuje 2,23 kWh denně, podobné množství tedy za zhruba 35 dní nepřetržitého chodu.
Správné místo rozhoduje o tom, zda detektor zachytí plyn včas. Platí jednoduché pravidlo: detektor patří do místnosti, kde může k úniku dojít, a do výšky, kde se daný plyn přirozeně hromadí.

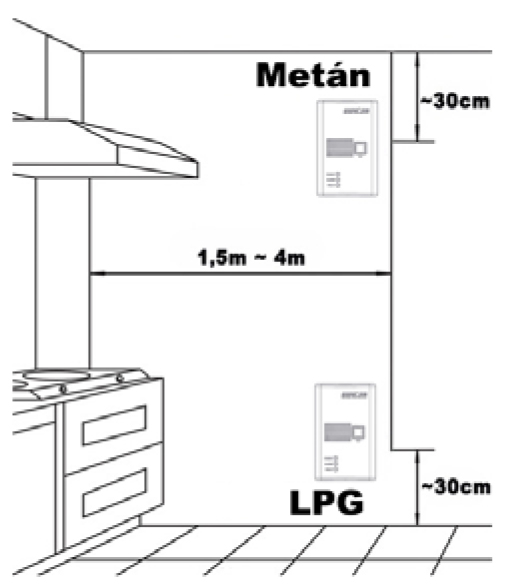

Metan je lehčí než vzduch a stoupá vzhůru. Detektor připevněte na stěnu přibližně 30 cm pod stropem v místnosti se spotřebičem nebo s rozvodem plynu – v kotelně, v kuchyni s plynovým sporákem, v prostoru s plynoměrem.
LPG je těžší než vzduch, klesá a drží se u podlahy; může stékat i do níže položených prostor, jako jsou sklepy či šachty. Detektor připevněte na stěnu přibližně 30 cm nad podlahou. Platí to pro domácnosti se sporákem na lahev propan-butanu, pro chaty i pro domy se zásobníkem LPG.
CO má hustotu podobnou vzduchu a promíchává se s ním, takže u něj neplatí pravidlo „nahoru, nebo dolů“ jako u plynů. Obecně se doporučuje umístit detektor CO v místnosti se spotřebičem na spalování ve vodorovné vzdálenosti zhruba 1 – 3 m od něj a v ložnici přibližně ve výšce dechu ležícího člověka. Přesnou výšku a vzdálenost vždy přizpůsobte návodu dodanému s detektorem AVANSA 150MC.
Detektor plynu neinstalujte blíž než 1,5 m od topných zařízení, pecí a krbů. Myslete i na napájení: detektor se zapojuje do zásuvky 230 V, takže při volbě místa počítejte s dosahem napájecího kabelu.
Stav detektoru poznáte na první pohled podle barvy kontrolek. Signalizace je místní – světelná i zvuková.
Svítí trvale, dokud je detektor plynu v provozu. Když zelená LED svítí, detektor má napájení a hlídá prostor.
Hlásí zjištění plynu. Při poplachu bliká, detektor přerušovaně pípá a pošle povel k uzavření připojeného solenoidového ventilu.
Upozorňuje na provozní chybu detektoru. Nepřehlížejte ji – postupujte podle návodu nebo se obraťte na naši technickou podporu.
Stiskem ověříte, že zvukový poplach funguje, jak má. Zkoušku doporučujeme dělat pravidelně jednou za měsíc.
Funkci zapnete takto: detektor vytáhněte ze zásuvky, stiskněte a držte TEST, zasuňte kabel zpět do zásuvky, tlačítko pusťte a vyčkejte, až LED přestanou blikat. Další stisk TEST pak zavře i ventil.
Po zapojení detektor pípne a LED blikají, dokud senzor nepřejde do běžného provozu – trvá to několik minut. Pak zůstane svítit zelená LED.
Kontrolka „CO“ ukazuje tři stavy: červená = přítomnost oxidu uhelnatého, žlutá = provozní chyba, zelená = kalibrace nebo samočištění. Zvláštní LED hlásí napájení, tlačítko TEST prověří světla poplachu.
Vzduch proudí k senzoru štěrbinami v krytu. Musí zůstat volné – nezakrývejte je, nenatírejte a čas od času z nich opatrně odsajte prach.
Každý poplach berte jako skutečný, dokud se neprokáže opak. Při podezření na únik plynu postupujte klidně v tomto pořadí.
Nezapínejte ani nevypínejte světla, ventilátory či jiná zařízení, nevytahujte zástrčky ze zásuvek a nepoužívejte elektrický zvonek. Vyhněte se jakékoli jiskře a otevřenému ohni – nekuřte a neškrtejte sirkami ani zapalovačem.
Vyvětrejte prostor co nejdůkladněji, ideálně průvanem, aby koncentrace plynu rychle klesla.
Uzavřete hlavní uzávěr plynu a ventily spotřebičů, u LPG ventil na lahvi nebo zásobníku. Máte-li detektor se solenoidovým ventilem, přívod se uzavřel sám – ventil neotevírejte, dokud není únik odstraněn.
Vyveďte z budovy všechny lidi i domácí zvířata. V bytovém domě upozorněte sousedy zaklepáním, ne elektrickým zvonkem.
Telefon uvnitř nepoužívejte – i on může jiskřit. Z bezpečné vzdálenosti volejte pohotovostní linku místního distributora plynu nebo jednotné číslo tísňového volání 112. Při úniku LPG z lahve nebo zásobníku volejte 112.
Do prostoru se vraťte až po úplném vyvětrání a poté, co odborník únik najde a opraví. Teprve pak ručně otevřete solenoidový ventil a obnovte provoz spotřebičů.
Hned vyvětrejte, je-li to bezpečné, vypněte spotřebiče na spalování (kotel, kamna, karmu) a opusťte prostor. Pokud někdo cítí bolest hlavy, závratě, nevolnost nebo nezvyklou ospalost, volejte 112. Spotřebič a komín před dalším použitím nechte zkontrolovat odborníkem.
Detektor je bezpečnostní prvek – má smysl, jen když spolehlivě pracuje. Údržba vám zabere několik minut za měsíc.
Detektory plynu AVANSA používají senzory japonské technologie, jenže i kvalitní senzor plynu či oxidu uhelnatého časem stárne a mění se jeho citlivost. Doporučenou dobu výměny detektoru proto hledejte v návodu výrobce a datum instalace si poznačte, třeba do kalendáře. Když detektor hlásí poruchu (žlutá LED) nebo neprojde zkouškou, nespoléhejte na něj a vyměňte ho.
Detektor je až poslední pojistka. Většině nebezpečných situací se dá předejít už tím, jak je kotelna navržená a udržovaná.
U plynového spotřebiče hrozí dvě odlišná nebezpečí: únik nespáleného plynu (hlídá detektor plynu) a oxid uhelnatý ze špatného spalování, například při ucpaném kouřovodu, slabém tahu komína nebo nedostatku vzduchu (hlídá detektor CO). U plynového kotle proto dává smysl mít oba detektory. Spotřebič i komín nechávejte pravidelně kontrolovat oprávněnou osobou a nezakrývejte větrací otvory, kterými kotelna dostává vzduch na spalování.
Při topení dřevem, uhlím či peletami vzniká oxid uhelnatý při každém nedokonalém hoření – po přiložení, u přiduseného kotle nebo při zpětném tahu komína. Detektor AVANSA 150MC patří do kotelny i do obytných místností s krbem či kamny. Kotel na tuhá paliva má i druhé riziko – přehřátí při výpadku proudu. Proti němu chrání záložní zdroj AVANSA a dochlazovací smyčka s pojistným ventilem AVANSA STS. Jak zdroj dimenzovat, vysvětluje i web zalozni-zdroj.eu.
Detektory AVANSA jsou napájené ze sítě, takže při výpadku elektřiny nehlídají. Pokud u vás proud vypadává často a v domě je plynový spotřebič, který funguje i bez elektřiny (například sporák), myslete na to při větrání a kontrole spotřebičů. Detektor lze napájet i ze záložního zdroje – jeho příkon je nízký (100M v klidu pod 1,5 W, 150MC pod 3 W).
Bezpečnost je jen jedna část spolehlivého topení. Podívejte se i na další produkty značky AVANSA.
Samostatný detektor plynu, sada se solenoidovým ventilem nebo hlásič oxidu uhelnatého – pokud si nejste jistí velikostí ventilu, rádi poradíme.
Krátká videa s ukázkou produktů, montáže a nastavení.
Návody k obsluze, technické listy a prohlášení o shodě k produktům na této stránce (PDF).
Technik vám odpoví zpravidla ještě týž pracovní den. Pomůžeme s výběrem, montáží i cenovou nabídkou.
