Záložní zdroje AVANSA – čerpadlo kotle jede i bez sítě

Při výpadku elektřiny kotel na dřevo nebo uhlí dál hoří, jenže čerpadlo se zastaví a voda v kotli se přehřívá. UPS AVANSA převezme napájení z baterie, čerpadlo udrží v chodu a kotel tak může v klidu vychladnout.

updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.

battery_charging_fullZvolit zdrojstorefrontKoupit na AVEA.CZ
bolt300 / 500 / 700 / 1050 WwavesSinusový průběh napětíspeedNa baterii do 4 mselectrical_servicesSnese síť 150 – 270 Vbattery_fullAkumulátor 12 V nebo 2 × 12 V
local_fire_departmentBezpečnost kotle

Proč kotel na dřevo či uhlí potřebuje záložní zdroj

Kotel na tuhá paliva (dřevo, uhlí, brikety) má jednu zásadní vlastnost: oheň v topeništi nevypnete tlačítkem. Když vypadne elektřina, palivo v kotli hoří dál, ale oběhové čerpadlo stojí. Voda přestane proudit z kotle do radiátorů a teplo, které oheň pořád produkuje, nemá kam odtékat.

Co se odehraje při výpadku proudu

  1. Zmizí síťové napětí – zastaví se oběhové čerpadlo i elektronika kotle.
  2. Palivo v topeništi dohořívá a teplota vody v kotlovém tělese prudce roste.
  3. Voda se může přehřát až k varu – v soustavě stoupá tlak, může se otevřít pojistný ventil a hrozí poškození kotle nebo rozvodů.

Co udělá záložní zdroj AVANSA

Záložní zdroje AVANSA jsou profesionální automatické záložní zdroje (UPS) navržené a vyrobené k nepřetržitému napájení kotlů na tuhá paliva během výpadku hlavního napájení. Jakmile síť vypadne – nebo když její parametry vybočí z normálního rozmezí – zdroj se sám přepne na baterii, oběhové čerpadlo nechá běžet a kotel bezpečně vychladne. Přepnutí ukáže displej zdroje a ohlásí zvukový signál.

Z baterie dodává zdroj čistou sinusovku – stejný průběh napětí, jaký je v zásuvce z distribuční sítě. Čerpadlo i elektronika kotle tak dostávají napětí stejného tvaru jako za běžného provozu.

Dokud je síť v pořádku, zdroj baterii dobíjí (počáteční nabíjecí proud je asi 10 A, nabije ji tedy rychleji než obyčejná nabíječka) a po nabití ji drží v pohotovosti pro další výpadek. Regulátor napětí (AVR) přitom spotřebičům udržuje stabilní napětí.

Záložní zdroj AVANSA je bezpečnostní prvek pro dobu výpadku proudu. Neslouží jako měnič pro neomezený trvalý provoz z baterie.
battery_charging_fullSamostatné zdroje

Samostatné zdroje – baterii si vyberete sami

Zdroj AVANSA bez akumulátoru v balení. Dokoupíte olověnou baterii 12 V (k modelu 1050 W dvě 12V baterie spojené za sebou na 24 V) s kapacitou podle toho, jak dlouho má záloha vydržet.

inventory_2Kompletní sady

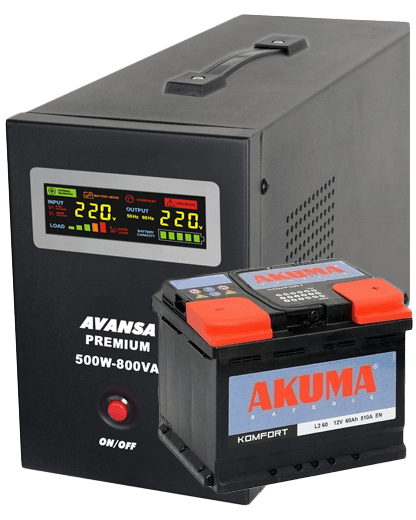

Sady zdroje s baterií – nic nedohledáváte

Zdroj i akumulátor v jedné krabici. Baterii podle návodu připojíte ke zdroji, zdroj zapojíte do zásuvky a ke kotli.

table_chartSrovnání

Čtyři výkonové třídy pohromadě

Konstrukce i rozměry mají všechny čtyři modely shodné. Liší se výkon, napětí baterie a největší kapacita baterie, kterou zdroj zvládne nabíjet.

ModelVýkon (W)Zdánlivý výkon (VA)Napětí baterieKapacita nejvýšeČerpadla a elektronika celkem
AVANSA 300 W300 W500 VA12 V90 Ahcca 150 W *
AVANSA 500 W500 W800 VA12 V120 Ahcca 250 W
AVANSA 700 W700 W1000 VA12 V150 Ahcca 350 W
AVANSA 1050 W1050 W1500 VA24 V (2 × 12 V za sebou)každá ze 2 baterií max. 120 Ahcca 500 W

Shodné pro všechny čtyři: vstup 150 – 270 V AC při 45 – 65 Hz, na výstupu zdroj drží 207 – 241 V AC při 50 – 60 Hz. Přetížení snese na 110 %, krátce na 130 % po dobu 30 s. V pohotovosti odebírá 22 W, na výšku má 18,5 cm, na šířku 14,5 cm a do hloubky 34 cm. Přepnutí pod 4 ms výrobce udává u 500 W, 700 W a 1050 W. * U 300 W výrobce součet neuvádí – 150 W jsme odvodili z pravidla zatěžovat zdroj čerpadly nejvýše na polovinu jmenovitého výkonu.

settingsParametry

Technická data UPS AVANSA dle výrobce

Úplné údaje výrobce pro všechny čtyři modely. Konstrukce a rozměry se neliší, rozdíl je ve výkonu, napětí a kapacitě baterie.

ÚdajAVANSA 300 WAVANSA 500 WAVANSA 700 WAVANSA 1050 W
Jmenovitý výkon300 W500 W700 W1050 W
Zdánlivý výkon max.500 VA800 VA1000 VA1500 VA
Doporučený součet spotřebičů–cca 250 Wcca 350 Wcca 500 W
Napětí akumulátoru12 V DC12 V DC12 V DC24 V (2 × 12 V za sebou)
Kapacita akumulátoru nejvýše90 Ah120 Ah150 Ah120 Ah (každý ze 2 kusů)
Čas přepnutí na baterii–< 4 ms< 4 ms< 4 ms
Tvar výstupního napětíčistá sinusovkastejněstejněstejně
Vstup (napětí / kmitočet)150 – 270 V AC, 45 – 65 Hzstejněstejněstejně
Výstup (napětí / kmitočet)207 – 241 V AC, 50 – 60 Hzstejněstejněstejně
Odběr v pohotovosti22 Wstejněstejněstejně
Odolnost vůči přetížení110 % / 130 % (30 s)stejněstejněstejně
Výška × šířka × hloubka18,5 × 14,5 × 34 cmstejněstejněstejně

Pro všechny modely dále platí: počáteční nabíjecí proud asi 10 A, doporučená kapacita baterie pro optimální nabíjení 50 – 150 Ah, odpojení při vybití baterie na 10,8 V, ochrana proti zkratu, regulátor napětí AVR, displej a zvuková signalizace. Pomlčka znamená, že výrobce údaj u daného modelu neuvádí.

ruleVolba modelu

Jaký výkon UPS AVANSA do vaší kotelny

Čtyři modely pokryjí vše od jediného čerpadla u kotle na dřevo po kotelnu s několika okruhy. Stručně, kdy sáhnout po kterém.

AVANSA 300 W – jedno úsporné čerpadlo

Nejmenší model (500 VA) s baterií do 90 Ah. Když čerpadly využijete nejvýše 50 % jmenovitého výkonu, vyjde na spotřebiče dohromady zhruba do 150 W – tedy jedno běžné oběhové čerpadlo, třeba AVANSA 25/4 nebo 25/6 (max. 72, resp. 93 W). Nejlevnější cesta, jak ochránit jednoduchou kotelnu s jedním okruhem.

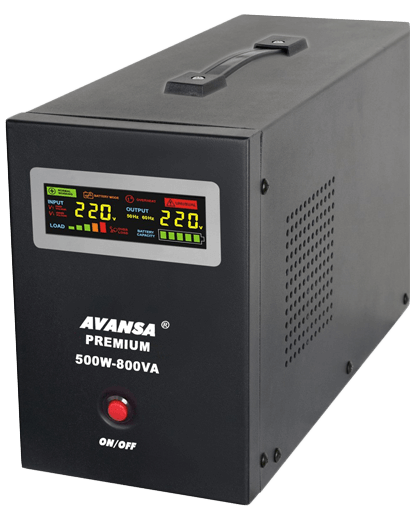

AVANSA 500 W – běžný rodinný dům

800 VA, baterie do 120 Ah, spotřebiče dohromady cca do 250 W. Utáhne čerpadlo kotlového okruhu spolu s elektronikou kotle nebo regulátorem čerpadla. Prodává se i jako sada s baterií 46 Ah.

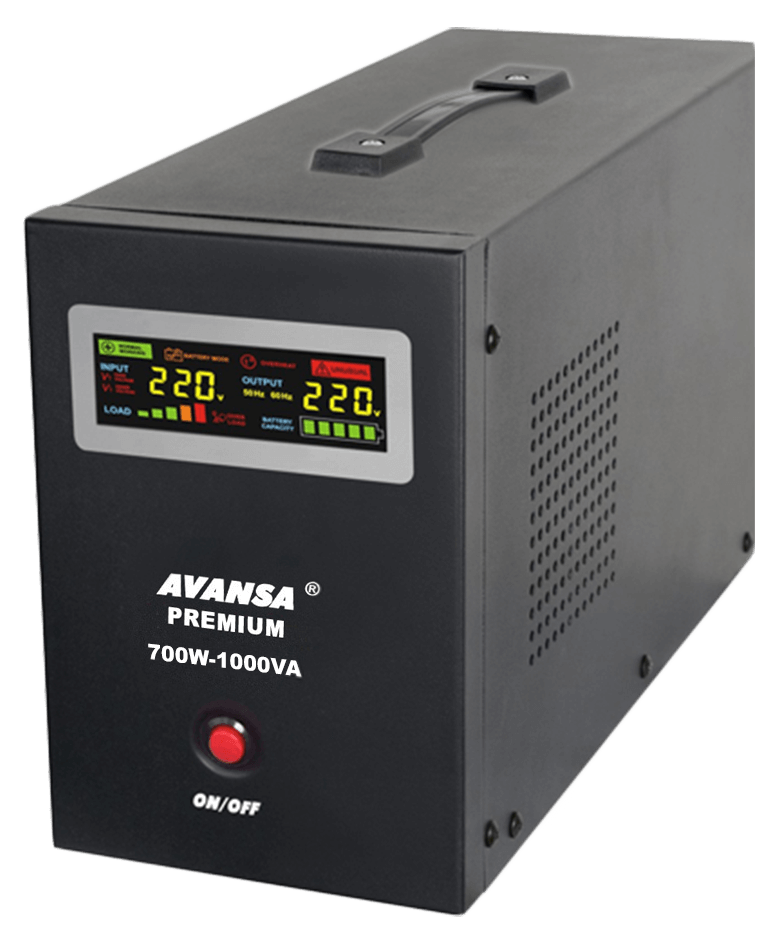

AVANSA 700 W – kotel s ventilátorem nebo dvě úsporná čerpadla

1000 VA, baterie do 150 Ah, spotřebiče dohromady cca do 350 W. Hodí se ke kotlům s odtahovým ventilátorem, pro dvě menší čerpadla nebo tam, kde chcete s větší baterií delší zálohu. Sada s baterií obsahuje akumulátor 55 Ah.

AVANSA 1050 W – větší kotelny

1500 VA, spotřebiče dohromady cca do 500 W. Napětí baterie je zde 24 V: do zdroje vedou dva dvanáctivoltové akumulátory zapojené za sebou, oba s kapacitou do 120 Ah. Vhodný pro více čerpadel, silnější čerpadla a kotle s náročnější elektronikou.

Samostatný zdroj, nebo sada s baterií?

  • Sada – zdroj a baterie k sobě sedí, nic nedohledáváte. Baterie v sadách 500 W a 700 W jsou bezúdržbové olověné akumulátory AKUMA s technologií olovo / vápník a kontrolou stavu přes „magické oko“.
  • Samostatný zdroj – dává smysl, když baterii už máte nebo chcete větší kapacitu pro delší zálohu. Baterie musí být olověná, 12 V (u 1050 W 2 × 12 V) a v rozsahu podporované kapacity.
  • Ne méně než 50 Ah – výrobce upozorňuje, že počáteční nabíjecí proud až 10 A by malé baterii zkracoval životnost. Optimum je 50 – 150 Ah.
Přesnou dobu zálohy pro svou baterii a příkon si spočítáte v kalkulačce doby zálohy UPS.
calculateVolba výkonu

Výkon zdroje spočítaný ve třech krocích

Rozhodující je součet příkonů všech spotřebičů, které má zdroj při výpadku napájet – ne jen samotné čerpadlo. Postup má tři kroky.

1. Sepište spotřebiče a jejich příkon

  • Oběhové čerpadlo kotlového okruhu – příkon je na štítku nebo v technických údajích. Třeba čerpadlo AVANSA 25/6/180 odebírá 46 / 67 / 93 W podle zvoleného rychlostního stupně.
  • Další čerpadla – například čerpadlo podlahového okruhu nebo nabíjení zásobníku, pokud mají běžet i za výpadku.
  • Elektronika kotle – řídicí jednotka, případně ventilátor; příkon zjistíte ze štítku kotle nebo z jeho návodu.
  • Termostat čerpadla – pokud čerpadlo spíná podle teploty kotle termostat AVANSA 110, musí jít i on přes záložní zdroj, jinak čerpadlo při výpadku nesepne.

2. Přičtěte rezervu na rozběh

Čerpadla a elektromotory jsou indukční zátěž – při rozběhu mohou krátce potřebovat až dvojnásobek jmenovitého příkonu. Výrobce proto doporučuje zatěžovat záložní zdroj takovými spotřebiči nejvýše do 50 % jeho maximálního výkonu. Prakticky vynásobte součet příkonů koeficientem 1,5 – 2; u čerpadel a motorů počítejte raději s dvojnásobkem.

Na tomto pravidle stojí i doporučení u jednotlivých modelů: AVANSA 500 W se hodí pro spotřebiče se součtem příkonů cca do 250 W, AVANSA 700 W cca do 350 W a AVANSA 1050 W cca do 500 W.

3. Zvolte model – příklady

  • Jedno čerpadlo + elektronika kotle: AVANSA 25/6/180 na 3. stupni 93 W + elektronika kotle 20 W (ilustrační hodnota – skutečnou najdete na štítku) = 113 W. Po zdvojnásobení 226 W → stačí AVANSA 500 W (cca do 250 W).
  • Jedno čerpadlo + kotel s ventilátorem: 93 W + 60 W (ilustrační hodnota) = 153 W. Po zdvojnásobení 306 W → AVANSA 700 W (cca do 350 W).
  • Dvě čerpadla + elektronika kotle: 2 × 93 W + 20 W = 206 W. Po zdvojnásobení 412 W → AVANSA 1050 W (cca do 500 W).
  • Silnější čerpadlo: AVANSA 32/8/180 odebírá 150 / 210 / 270 W. Na nejvyšším stupni to dělá 270 W × 2 = 540 W, což přesahuje doporučení i u AVANSA 1050 W. Proberte s topenářem, zda na nouzové chlazení kotle nestačí nižší stupeň (150 W × 2 = 300 W → AVANSA 700 W).
Neplést si jmenovitý výkon (W) s maximálním zdánlivým výkonem (VA) – při výběru se řiďte watty a doporučeným součtem spotřebičů. Pokud zátěž překročí 110 % jmenovitého výkonu, zdroj začne přerušovaně pípat a sám se vypne, aby se nepoškodil.
battery_5_barDoba zálohy

Jak dlouho záloha vydrží: odhad vlastními silami

Jak dlouho zdroj udrží čerpadlo v chodu, závisí na dvou věcech: na energii uložené v baterii a na příkonu připojených spotřebičů. Větší baterie znamená delší zálohu, vyšší odběr kratší. Orientačně si dobu spočítáte sami:

  1. Energie baterie: kapacita (Ah) × napětí (V) = watthodiny (Wh). Například 55 Ah × 12 V = 660 Wh.
  2. Využitelný podíl: olověnou baterii není dobré vybíjet úplně a její kapacita časem klesá – počítejte zhruba s 80 %: 660 Wh × 0,8 = 528 Wh. (Zdroj navíc baterii odpojí, jakmile její napětí klesne na 10,8 V, aby ji ochránil před zničením.)
  3. Účinnost přeměny: při převodu 12 V z baterie na 230 V se část energie ztratí – orientačně počítejte s účinností kolem 0,8: 528 Wh × 0,8 ≈ 422 Wh.
  4. Doba zálohy: využitelná energie ÷ příkon spotřebičů. Při 100 W: 422 Wh ÷ 100 W ≈ 4,2 hodiny.

Zdroj má i vlastní spotřebu – výrobce udává odběr v klidovém režimu 22 W. Když ji pro opatrnější odhad přičtete k zátěži, vyjde při 100 W: 422 Wh ÷ (100 + 22) W ≈ 3,5 hodiny.

U modelu AVANSA 1050 W se dvě 12V baterie zapojují do série – napětí je 24 V a energii počítáte s 24 V a kapacitou jedné baterie (například 2 × 120 Ah do série = 120 Ah × 24 V = 2 880 Wh).

Všechna čísla v této části jsou orientační výpočet. Skutečná doba závisí na stáří a stavu baterie, teplotě v kotelně, rozbězích čerpadla a dalších podmínkách – při plánování počítejte s rezervou.
scheduleOrientační výpočet

Výdrž baterií ze sad – 46 Ah a 55 Ah

Baterie s kapacitou 46 Ah a 55 Ah jsou součástí sad AVANSA 500 W a AVANSA 700 W. Výpočet podle postupu výše: kapacita × 12 V × 0,8 (využitelná kapacita) × 0,8 (účinnost) ÷ zátěž.

Akumulátor 12 VZátěžVycházíSe ztrátou zdroje 22 W
46 Ah (552 Wh, z toho využitelných ≈ 353 Wh)50 W≈ 7,1 h≈ 4,9 h
46 Ah100 W≈ 3,5 h≈ 2,9 h
46 Ah150 W≈ 2,4 h≈ 2,1 h
55 Ah (660 Wh, z toho využitelných ≈ 422 Wh)50 W≈ 8,4 h≈ 5,9 h
55 Ah100 W≈ 4,2 h≈ 3,5 h
55 Ah150 W≈ 2,8 h≈ 2,5 h

Jde o orientační výpočet, ne o zaručenou hodnotu. Skutečná doba zálohy se může lišit podle stavu a stáří baterie, teploty a rozběhů čerpadla.

battery_5_barVýpočet obráceně

Jakou baterii na požadovanou dobu – počítáme od konce

Mnohem častěji než „jak dlouho to vydrží“ zní otázka „jakou baterii potřebuji, aby čerpadlo jelo aspoň X hodin“. Postup zůstává stejný, jen obrácený.

Vzorec

Potřebná kapacita (Ah) = příkon (W) × požadovaná doba (h) ÷ (12 V × 0,8 × 0,8). Dvojí koeficient 0,8 odpovídá týmž předpokladům jako v části o době zálohy – využitelné kapacitě olověné baterie a účinnosti přeměny na 230 V. U 12 V to prakticky znamená dělit číslem 7,68.

Příklad 1: jedno čerpadlo 25/6/180 na 2. stupni, cíl 4 hodiny

67 W × 4 h = 268 Wh, 268 ÷ 7,68 ≈ 35 Ah. Výrobce ale kvůli správnému nabíjení doporučuje nejméně 50 Ah, proto zvolte 50 Ah nebo víc. Výkonově postačí AVANSA 300 W (67 × 2 = 134 W, pod hranicí 150 W).

Příklad 2: čerpadlo na 3. stupni + regulátor, cíl 6 hodin

Čerpadlo 93 W, regulátor čerpadla s nepatrným odběrem zanedbáme. 93 W × 6 h = 558 Wh, 558 ÷ 7,68 ≈ 73 Ah. Baterie 73 Ah se vejde do limitu modelu 300 W (90 Ah), jenže pokud je v okruhu i elektronika kotle, sáhněte po 500 W, který zvládne až 120 Ah.

Příklad 3: totéž po přepnutí na 1. stupeň

Pokud na nouzové dochlazení stačí 1. stupeň (46 W), stejná baterie vydrží citelně déle: na 6 hodin je potřeba 46 × 6 ÷ 7,68 ≈ 36 Ah, tedy opět spodní doporučená hranice 50 Ah. Přepnout čerpadlo na nižší stupeň je nejlevnější způsob, jak zálohu prodloužit – ověřte však s topenářem, že nižší průtok kotel spolehlivě uchladí.

Na co u výsledku pamatovat

  • Pro opatrnější odhad přičtěte vlastní spotřebu zdroje 22 W – v příkladu 2 by to bylo (93 + 22) × 6 ÷ 7,68 ≈ 90 Ah.
  • Olověná baterie stárnutím ztrácí kapacitu, nekupujte ji proto „přesně na hranu“.
  • Hlídejte strop zdroje: nejmenší model nabije nejvýše 90 Ah, pětistovka 120 Ah, sedmistovka 150 Ah a u 1050 W jsou to dvě sériově spojené baterie, každá do 120 Ah.
  • U 1050 W počítejte s 24 V: energie = kapacita jedné baterie × 24 V.
Jde o orientační výpočet, ne o zaručenou hodnotu. Kolik hodin má záloha pokrýt, závisí na množství paliva v kotli a na jeho konstrukci – poraďte se s topenářem nebo výrobcem kotle.
fact_checkÚdaje výrobce

Větší baterie: doba chodu podle výrobce

Pro 12V baterie s vyšší kapacitou uvádí výrobce tyto provozní doby. Jsou o něco opatrnější než náš výpočet – při plánování se proto držte spíš nižších hodnot.

Příkon spotřebičů65 Ah120 Ah150 Ah
100 W3,5 h6,5 h8 h
200 W2 h3 h4 h
300 W1,5 h2,5 h3 h

Větší baterii kupujte až po kontrole, kolik Ah váš zdroj unese: 90 Ah je strop pro model 300 W, 120 Ah pro 500 W, 150 Ah pro 700 W; model 1050 W bere dvojici v sérii, každý kus do 120 Ah.

electrical_servicesPostup

Připojení UPS ke kotli a čerpadlu krok za krokem

Postup vychází z návodu výrobce. Zapojení do elektrického obvodu kotle a čerpadla doporučujeme svěřit elektrikáři nebo topenářskému technikovi.

1. Zvolte vhodné místo

Suché místo bez vlhkosti, mimo dosah vody a sněhu, dobře větrané a bez prachu či uhelného prachu, který by mohl ucpat ventilátor zdroje. Kolem zdroje nechte dost prostoru na chlazení. Neumisťujte ho do hořlavého prostředí ani k palivu.

2. Připravte baterii i sebe

Sundejte kovové předměty – prsteny, hodinky, řetízky, náramky; při práci s baterií hrozí zkrat. Kontakty baterie před připojením očistěte kartáčkem. Použijte olověný akumulátor 12 V (u AVANSA 1050 W dva akumulátory 12 V do série = 24 V); gelové baterie se nedoporučují.

3. Baterii připojte jako první

Dodržte polaritu: červený kabel (+) na svorku +, černý kabel (−) na svorku −. Konektory dotáhněte klíčem, aby kontakt pevně držel. U dvou baterií v sérii propojte plus jedné s mínusem druhé a ke zdroji připojte zbylé volné póly.

4. Zapojte zdroj do sítě

Hlavní napájecí kabel zdroje zapojte do zásuvky 230 V / 50 Hz s uzemněním. Bez připojené baterie zdroj nikdy neprovozujte – bez ní nefunguje.

5. Připojte spotřebiče

Na zadní stranu zdroje připojte oběhové čerpadlo a další spotřebiče, které mají za výpadku běžet (elektronika kotle, termostat čerpadla). Zkontrolujte, že součet jejich příkonů nepřekračuje doporučení pro váš model.

6. Zapněte zdroj

Tlačítko ON/OFF držte asi 4 sekundy. Zdroj si sám prověří stav baterie i sítě. Je-li napětí baterie pod 10,8 V, může být baterie poškozená a zdroj nenaběhne.

7. Vyzkoušejte výpadek

Vytáhněte napájecí kabel zdroje ze zásuvky (nebo vypněte jistič jeho okruhu). Zdroj musí přejít na baterii, ohlásit to zvukem a na displeji a čerpadlo musí běžet dál. Pak napájení znovu připojte a ověřte, že se zdroj vrátil na síť.

tips_and_updatesProvoz a údržba

Provoz a údržba zdroje

air

Větrání a čisté okolí

Zdroj potřebuje dobře větrané místo bez prachu a uhelného prachu – nic nesmí bránit jeho chlazení a ventilátoru. Provoz může doprovázet jiskření, proto ne do hořlavého prostředí a ne k palivu.

battery_charging_full

Jen olověná baterie

Zdroj je stavěný na nabíjení olověných akumulátorů, gelové se nedoporučují. Napětí 12 V (AVANSA 1050 W: 24 V) a kapacita nejvýše do limitu daného modelu.

autorenew

Vybít a nabít každé 2 měsíce

Kvůli delší životnosti baterie výrobce doporučuje nejméně jednou za 2 měsíce baterii vybít a znovu plně nabít – i když za tu dobu žádný výpadek nebyl.

fact_check

Pravidelná zkouška

Čas od času, ideálně před topnou sezonou, nasimulujte výpadek a ověřte, že zdroj přejde na baterii a čerpadlo běží dál.

battery_alert

Výměna baterie po letech

Olověná baterie časem ztrácí kapacitu. Když se doba zálohy výrazně zkrátí nebo zdroj hlásí slabou baterii, po několika letech ji vyměňte za novou.

cable

Kabely a svorky

Všechny kabely musí být v pořádku, bez obnažené izolace. Za provozu se nedotýkejte svorek akumulátoru.

notifications_active

Signalizace zdroje

Přechod na baterii oznámí displej a zvukový signál. Vybitou baterii zdroj ohlásí zrychleným pípáním a odpojí napájení; přetížení nad 110 % přerušovaným signálem a vypnutím.

shield

Vestavěné ochrany

Ochrana proti přetížení, proti zkratu a proti hlubokému vybití baterie (odpojení při 10,8 V), regulátor napětí AVR pro stabilní napětí spotřebičů.

warning

Nejde o měnič

Záložní zdroj je bezpečnostní zařízení na dobu výpadku proudu. Nepoužívejte ho jako měnič pro neomezený trvalý chod z baterie.

local_fire_departmentPoužití

Použití: kotel na tuhá paliva, plynový kotel a více okruhů

Záložní zdroje AVANSA jsou navržené pro kotle na tuhá paliva, ale zajistí chod i dalších spotřebičů, které potřebují stabilní napájení.

Kotel na tuhá paliva: na prvním místě bezpečnost

Cílem je udržet v chodu oběhové čerpadlo, dokud oheň v kotli nedohoří a kotel nevychladne. Ze zdroje napájejte čerpadlo kotlového okruhu a všechno, bez čeho by čerpadlo nesepnulo – regulátor AVANSA 110 C / 110 E nebo elektroniku kotle. Druhou pojistkou, která funguje i bez proudu, je dochlazovací smyčka kotle s ventilem AVANSA STS – při teplotě nad 97 °C pustí do smyčky vodu z vodovodu a kotel ochladí.

Plynový nebo peletový kotel: topení i během výpadku

U plynového kotle výpadek přehřátím nehrozí – kotel se prostě vypne a dům chladne. Pokud chcete topit i za výpadku, zdroj musí napájet celý kotel včetně elektroniky, ventilátoru a vestavěného čerpadla. Příkon je na štítku kotle, k němu přičtěte rezervu podle pravidla 50 %. Kotel pak běží déle než při nouzovém dochlazení, takže počítejte s větší baterií. Čistá sinusovka je pro elektroniku moderních kotlů důležitá – dostává napětí stejného tvaru jako ze sítě. Některé kotle navíc vyžadují správné pořadí fáze a nulového vodiče; ověřte to v návodu kotle a zapojení svěřte servisnímu technikovi.

Několik okruhů v jedné kotelně

  • Za výpadku nemusí běžet všechna čerpadla – na odvod tepla z kotle často stačí kotlový okruh. Ostatní okruhy nechte zapojené mimo zdroj a ušetříte baterii.
  • Čerpadla přepněte na nejnižší stupeň, který ještě spolehlivě odvede teplo – nižší příkon znamená delší zálohu.
  • U silnějších čerpadel, například AVANSA 32/8/180 (až 270 W), počítejte s modelem 1050 W nebo s nižším rychlostním stupněm.

Nejčastější chyby

  • baterie menší než 50 Ah nebo gelová baterie,
  • regulátor čerpadla zapojený mimo zdroj – za výpadku čerpadlo nesepne,
  • součet příkonů nad doporučením, takže se zdroj při rozběhu čerpadla vypne kvůli přetížení,
  • zdroj v prašné kotelně u uhlí nebo poblíž paliva,
  • zdroj zapojený do zásuvky bez uzemnění,
  • chybějící zkouška – výpadek se poprvé „otestuje“ až v zimě při plném kotli.
Schéma zapojení UPS mezi zásuvku, kotel a čerpadlo krok za krokem najdete na zalozni-zdroj.eu – zapojení UPS ke kotli. Čerpadla, ke kterým zdroj dimenzujete, srovnává i web obehove-cerpadla.cz.
linkDalší informace

Související stránky: čerpadla, regulace, detektory

Podrobná srovnání, návody a odpovědi na dotazy k záložním zdrojům pro kotle najdete na našem specializovaném webu zalozni-zdroj.eu.

Záložní zdroj chrání hlavně oběhové čerpadlo. Pokud čerpadlo teprve vybíráte nebo hledáte jeho příkon, podívejte se na stránku oběhová čerpadla AVANSA s technickými údaji všech modelů. U kotle na tuhá paliva čerpadlo často spíná termostat AVANSA – nezapomeňte ho napájet ze záložního zdroje. Do kotelny patří i detektor plynu a oxidu uhelnatého.

Odpovědi na další otázky najdete v poradně AVANSA, přehled celé značky na úvodní stránce a všechny produkty koupíte v e-shopu AVEA.CZ.

play_circleVideo

Video: UPS AVANSA u kotle

helpČasté dotazy

Dotazy k UPS AVANSA

Je baterie v balení se zdrojem AVANSA?
Jen u sad. Pokud objednáte samotný zdroj, ať už jakéhokoli výkonu, akumulátor v krabici nenajdete. Chcete-li vše v jedné krabici, zvolte sadu s baterií – 300 W s 45 Ah, 500 W se 46 Ah, 700 W s 55 Ah nebo 1050 W se dvěma bateriemi.
Jaký akumulátor ke zdroji použít?
Olověný 12 V, k modelu 1050 W dva 12V spojené za sebou na 24 V. Gelové výrobce nedoporučuje, protože zdroj nabíjí podle charakteristiky olověných baterií. Horní hranici kapacity určuje model – viz tabulka Čtyři výkonové třídy pohromadě. Pod 50 Ah nechoďte, malé baterii by prudké nabíjení zkracovalo život.
Vydrží zdroj čerpadlo napájet dost dlouho, než kotel vychladne?
Záleží na baterii, příkonu a na tom, kolik paliva je v kotli. Orientačně: 55 Ah při 100 W vychází na 3,5 – 4,2 hodiny, výrobce u 120 Ah a 100 W uvádí 6,5 hodiny. Čerpadlo na nižším stupni bere méně a vydrží déle – postup výpočtu je v části Jakou baterii na požadovanou dobu.
Kolik wattů má mít zdroj pro moje čerpadla?
Sečtěte příkony čerpadel a elektroniky kotle a výsledek zdvojnásobte – motor při rozběhu potřebuje víc a výrobce doporučuje využívat zdroj čerpadly nejvýše na 50 %. Když vám po zdvojnásobení vyjde nejvýše asi 250 W, stačí 500 W; do zhruba 350 W volte 700 W a do přibližně 500 W model 1050 W.
Proč záleží na čisté sinusovce?
Tvar napětí z baterie je stejný jako v zásuvce. Motor čerpadla i řídicí elektronika kotle tedy za výpadku dostávají totéž, na co jsou stavěné při běžném provozu.
Co zdroj udělá, když se baterie během výpadku vyčerpá?
Nejdřív začne pípat častěji, a když napětí baterie klesne na 10,8 V, odpojí výstup, aby ji nezničil. Čerpadlo se tím zastaví – proto u kotle na tuhá paliva doporučujeme i dochlazovací smyčku s ventilem STS. Po návratu sítě zdroj baterii znovu nabije proudem kolem 10 A.
Poslouží UPS AVANSA i u plynového kotle?
Ano, pokud chcete topit i za výpadku. Zdroj pak musí napájet celý kotel – elektroniku, ventilátor i vestavěné čerpadlo. Příkon najdete na štítku kotle a výkon zdroje zvolte s rezervou podle pravidla 50 %. Více v části Použití.
Smím jako baterii použít autobaterii?
Zdroj je určený pro olověné akumulátory, a to běžná autobaterie je. I v sadách AVANSA jsou bezúdržbové olověné akumulátory s technologií olovo / vápník. Dodržte napětí 12 V (u 1050 W dva kusy za sebou) a kapacitu v rozsahu, který zvolený model podporuje.
VA, nebo W – čím se řídit?
Watty. VA je maximální zdánlivý výkon zdroje, W jmenovitý výkon. AVANSA 500 W má 800 VA a 500 W; u čerpadel z toho počítejte polovinu wattů, tedy spotřebiče dohromady zhruba do 250 W.
Potřebuji v kotelně zásuvku s uzemněním?
Ano. Návod předepisuje zapojit zdroj do zásuvky 230 V / 50 Hz s ochranným kolíkem. Pokud v kotelně chybí, nechte ji elektrikářem zřídit dřív, než zdroj nainstalujete.

Ať kotel při výpadku proudu nepřetopí

UPS AVANSA i sady s baterií najdete v e-shopu AVEA.CZ. Pokud váháte s výkonem nebo kapacitou baterie, technici poradí na čísle +421 917 133 664.

storefrontNakoupit na AVEA.CZcall+421 917 133 662
smart_displayVideo

Videa k produktům

Krátká videa s ukázkou produktů, montáže a nastavení.

descriptionPDF

Návody a dokumenty ke stažení

Návody k obsluze, technické listy a prohlášení o shodě k produktům na této stránce (PDF).

Avansa 300 Wpicture_as_pdfDeklarace shody (220 kB)picture_as_pdfNávod k obsluze (458.3 kB) (690 kB)
Avansa 500 Wpicture_as_pdfVyhláška o shoděpicture_as_pdfNávod k obsluze (458.3 kB)
Avansa 700 Wpicture_as_pdfVyhláška o shoděpicture_as_pdfNávod k obsluze (458.3 kB)
Avansa 1050 Wpicture_as_pdfNávod k použití (458.3 kB)
Avansa 500 W + baterie 46Ahpicture_as_pdfVyhlásenie o zhodepicture_as_pdfNávod k obsluze (458.3 kB)
Avansa 700 W + baterie 55Ahpicture_as_pdfVyhláška o shoděpicture_as_pdfNávod k obsluze (458.3 kB)
support_agentATRIA

Máte dotaz? Napište nám

Technik vám odpoví zpravidla ještě týž pracovní den. Pomůžeme s výběrem, montáží i cenovou nabídkou.

call+421 917 133 664 · mailinfo@atria.sk

Odesláním souhlasíte se zpracováním údajů za účelem odpovědi. Zpracování osobních údajů

hubATRIA

Další weby a e-shopy ATRIA

Všechny naše značky, odborné weby a e-shopy na jednom místě.

avea.czE-shop s topenářskou technikou
navio.czTopná technika za nejlepší ceny
atria-europe.comVelkoobchod pro partnery
zalozni-zdroj.euZáložní zdroje pro kotle
mosazne-rozdelovace.czH.P.W.® mosazné rozdělovače
obehove-cerpadla.czOběhová čerpadla IBO, Wilo, Aquart
systemova-deska.czSystémové desky pro podlahovku
suche-podlahove-topeni.czSuché podlahové topení
topeni-podlahove.comPodlahové topení – návody
rozdelovace-topeni.czRozdělovače pro topení
vytapeni-podlahove.czOtázky a odpovědi o podlahovce
atria-slovensko.skVšechny weby ATRIA
