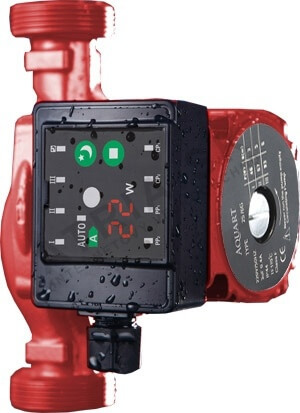

Oběhová čerpadla AVANSA – výběr podle rozteče hrdel, závitu a výtlaku

1. Stavební délka 130 nebo 180 mm

Stavební délka je vzdálenost mezi sacím a výtlačným hrdlem čerpadla – tedy mezera v potrubí, do které se čerpadlo vkládá mezi dvě šroubení. Při výměně je to nejdůležitější rozměr: nové čerpadlo by mělo mít přesně stejnou délku jako staré. Pak ho jen vyměníte mezi stávající šroubení, bez řezání či prodlužování potrubí.

• Změřte staré čerpadlo od dosedací plochy jednoho hrdla po dosedací plochu druhého (bez šroubení a těsnění).
• Výsledek 130 mm → vybírejte z modelů 15/6/130, 25/4/130 a 25/6/130.
• Výsledek 180 mm → v úvahu připadají 25/4/180, 25/6/180, 25/8/180, 32/6/180 a 32/8/180.
• Údaj často najdete i přímo v typovém označení starého čerpadla (např. „…/180“) nebo na jeho štítku.

Kratší čerpadlo místo delšího lze osadit jen s úpravou potrubí nebo s prodlužovacím kusem – přibudou tím další spoje, které mohou netěsnit. Delší čerpadlo do kratší mezery bez přestavby potrubí nevložíte vůbec.

2. Světlost DN a připojovací závit

Číslo na začátku označení (15, 25, 32) udává světlost hrdel čerpadla v milimetrech. Čerpadlo se na potrubí připojuje přes šroubení, jejichž matice se našroubují na závit tělesa čerpadla:

• DN15 – závit 1" (AVANSA 15/6/130),
• DN25 – závit 6/4" (všechny modely 25/…),
• DN32 – závit 2" (modely 32/6/180 a 32/8/180).

Pozor na záměnu: připojovací závit čerpadla (např. 6/4") není totéž co světlost hrdla (DN25) ani dimenze potrubí v kotelně. Pokud původní šroubení zůstávají, rozhoduje závit na tělese čerpadla – musí sedět s maticemi šroubení. Při přechodu na jinou dimenzi se použijí vhodná šroubení nebo redukce.

3. Dopravní výška: 4, 6 nebo 8 m

Výtlak v metrech říká, jaký odpor čerpadlo dokáže překonat. Odpor klade každý metr trubky, každý radiátor či smyčka podlahovky a každá armatura v cestě – ventil, směšovač, filtr. Počet podlaží hraje menší roli, než se čeká: soustava je uzavřená, voda stoupající do podkroví se po vychladnutí vrací dolů, takže ji čerpadlo nemusí „vynášet“, jen ji pohání dokola.

• 4 m – 25/4/130 a 25/4/180: byt nebo menší dům s krátkými rozvody a několika radiátory. Zároveň jde o nejúspornější typy (38 / 53 / 72 W).
• 6 m – 15/6/130, 25/6/130, 25/6/180, 32/6/180: typický rodinný dům. Pokud nemáte jiný podklad a staré čerpadlo bylo také šestimetrové, je to nejbezpečnější výchozí bod.
• 8 m – 25/8/180 a 32/8/180: dlouhé rozvody, více zón, větší budovy a okruhy s vysokým odporem. Průtok 115, resp. 160 l/min je mnohem vyšší, jenže stejně naroste i příkon.

Radiátory vs. podlahové topení: radiátorový okruh má kratší trasy a menší odpor, obvykle mu tedy stačí čerpadlo 4–6 m. Podlahové topení má ve smyčkách desítky metrů trubek na každý okruh, rozdělovač s ventily a často i směšovací ventil – odpor je vyšší, proto se u větší podlahovky volí spíš 6 m a u rozsáhlých ploch nebo více rozdělovačů 8 m. Máte-li projekt topení, řiďte se jím; pokud ne, topenář podle délek smyček a potřebného výkonu průtok a výtlak spočítá.

4. Průtok – kolik vody čerpadlo přepraví

Maximální průtok udává, kolik vody čerpadlo přečerpá, když mu soustava neklade téměř žádný odpor. Modely s výtlakem 4 a 6 m dosahují 45 – 55 l/min, osmimetrové 25/8/180 a 32/8/180 až 115, resp. 160 l/min. U modelu 15/6/130 výrobce uvádí hodnoty i pro jednotlivé rychlosti: max. průtok 21 / 35 / 45 l/min a max. výtlak 3 / 5 / 6 m na 1. / 2. / 3. rychlosti. Skutečný průtok v soustavě je vždy nižší než maximální – závisí na odporu okruhu a zvolené rychlosti.

5. Nastavení rychlosti

Přepínač rychlostí na svorkovnici je nejlevnější způsob, jak čerpadlo přizpůsobit soustavě. Platí jednoduché pravidlo: nastavte nejnižší rychlost, při které se všechny radiátory či okruhy rovnoměrně prohřejí.

• Po montáži a odvzdušnění začněte na 1. rychlosti a v chladnější den zkontrolujte, zda se ohřejí i nejvzdálenější radiátory.
• Zůstává-li poslední radiátor vlažný, přepněte o stupeň výš a po několika hodinách zkontrolujte znovu.
• Nižší rychlost znamená nižší příkon – například u modelů 25/6 je to 46 W na 1. rychlosti oproti 93 W na 3. rychlosti, tedy zhruba polovina elektřiny po celou topnou sezonu.
• Nižší rychlost je zároveň tišší – méně šumu v termostatických ventilech a potrubí.

6. Spínání čerpadla termostatem

U kotle na tuhá paliva či při nabíjení akumulační nádrže nebo bojleru se čerpadlo často spíná podle teploty vody v potrubí. Slouží k tomu příložný termostat AVANSA TH 2A (230 V, rozsah 20 – 90 °C), který se pružinou upevní přímo na trubku. Nejčastěji řídí doběh kotlového čerpadla, u podlahového topení se používá i jako bezpečnostní termostat, který čerpadlo vypne. Přehled najdete na stránce Termostaty AVANSA.

7. Hlučnost

Pokud je v soustavě slyšet šum, pískání nebo bublání, příčina bývá častěji v soustavě než v samotném čerpadle:

• vzduch – soustava nebo čerpadlo nejsou dobře odvzdušněné (typicky po napuštění či výměně),
• příliš vysoká rychlost – proudění šumí v termostatických ventilech; zkuste nižší stupeň,
• nízký tlak v soustavě – zkontrolujte tlak na manometru kotle a podle potřeby vodu dopusťte,
• nečistoty a magnetit – zanesený rotor se točí ztuha a hlučněji; pomůže magnetický filtr (viz níže).

Nejčastější chyby při výběru a výměně

• koupě čerpadla podle výtlaku bez změření stavební délky – 130 a 180 mm nejsou vzájemně zaměnitelné,
• záměna světlosti se závitem – na tělese DN25 je závit 6/4", ne 1",
• „pro jistotu“ předimenzované čerpadlo 8 m do malého domu – vyšší příkon a hluk ve ventilech tam, kde stačí 4 – 6 m,
• montáž se svislou hřídelí motoru nebo proti šipce směru proudění na tělese,
• spuštění bez odvzdušnění – chod nasucho nebo se vzduchem škodí ložiskům,
• výměna čerpadla v zanesené soustavě bez propláchnutí a bez filtru – nové čerpadlo zanese tentýž kal jako staré,
• kotel na tuhá paliva bez zálohy napájení – při výpadku proudu se oběh zastaví, zatímco v kotli ještě hoří.

Výchozí stav: rodinný dům s kotlem na dřevo a osmi radiátory ve dvou podlažích, bez podlahovky a bez akumulační nádrže. Staré čerpadlo po letní odstávce nenaběhlo a motor jen bzučí.

1. Měření v kotelně

Svinovací metr přiložený mezi dosedací plochy hrdel ukáže 180 mm a matice šroubení sedí na závitu 6/4". Tím se výběr zúží na tři typy s hrdlem DN25 a délkou 180 mm: 25/4/180, 25/6/180 a 25/8/180. Typy 32/… se závitem 2" ani krátké 130 mm bez přestavby potrubí v úvahu nepřicházejí.

2. Volba dopravní výšky

Osm radiátorů ve dvou podlažích s běžnými rozvody není rozsáhlá ani vícezónová soustava, takže volba padá na 25/6/180. Čtyřmetrový 25/4/180 by mohl stačit také, ale když původní čerpadlo bylo šestimetrové a soustava fungovala dobře, není důvod výšku snižovat. Osmimetrový 25/8/180 by byl zbytečně silný.

3. Co by znamenala předimenzovaná volba

Srovnání 25/6/180 a 25/8/180, obojí na 1. stupni a v nepřetržitém chodu po 200 dní: 46 W × 24 h × 200 = 220,8 kWh proti 145 W × 24 h × 200 = 696 kWh. Silnější čerpadlo by za jednu sezonu odebralo o 475,2 kWh víc – a už při koupi je výrazně dražší, jak ukážou ceny na kartách produktů výše.

4. Výpadek proudu

Ke kotli na dřevo patří k čerpadlu záložní zdroj. Při 93 W na 3. stupni a pravidle polovičního zatížení (93 × 2 = 186 W) postačí AVANSA 300 W. Pokud má zdroj napájet i regulátor čerpadla a elektroniku kotle, rozumnější je sada AVANSA SET s výkonem 500 W a baterií 46 Ah.

5. Montáž a nastavení

Při výměně se vyplatí doplnit kulové kohouty před čerpadlo a za něj a na zpátečku magnetický filtr ARAS 3/4" – kal, který zablokoval staré čerpadlo, by jinak ohrožoval i nové. Po napuštění a odvzdušnění začneme na 1. stupni; pokud se radiátor v nejvzdálenějším pokoji ani po několika hodinách topení neprohřeje, přepneme na 2. stupeň.

Proč magnetit ničí čerpadla

V soustavě s ocelovými radiátory a trubkami probíhá pomalá koroze. Jejím produktem je jemný černý kal – magnetit. Unáší ho topná voda a usazuje se tam, kde je nejméně místa: v úzké mezeře kolem rotoru čerpadla, ve výměníku kotle, v termostatických ventilech a na dně radiátorů.

• Zablokovaný rotor – kal se usadí kolem rotoru a po letní odstávce čerpadlo často nenaběhne.
• Opotřebená ložiska – tvrdé částice působí jako brusivo, čerpadlo začne hučet a ztrácí výkon.
• Zanesený kotel a radiátory – horší prostup tepla, studené spodní části radiátorů, vyšší spotřeba.

Magnetický filtr se montuje do zpátečky před kotel a čerpadlo. Magnet zachytí železité částice, u filtru ARAS zachytí síťka i nemagnetické nečistoty. Údržba je jednoduchá: u ARAS vyjmete neodymový magnet a očistíte ho, u Caleffi DIRTMAG® nečistoty vypustíte vypouštěním s připojením na hadici. Pokud měníte čerpadlo ve starší soustavě, vyplatí se ji nejdřív propláchnout a filtr osadit spolu s novým čerpadlem.

Plynový či elektrický kotel při výpadku zhasne spolu s čerpadlem a dům jen pomalu chladne. Jiná situace je u kotle na tuhá paliva: oheň v topeništi nezhasne, ale voda přestane odvádět teplo k radiátorům, takže teplota v kotlovém tělese rychle roste – až k varu a poškození výměníku.

Co udělá záložní zdroj AVANSA

UPS AVANSA jsou automatické záložní zdroje stavěné právě pro kotle na tuhá paliva. Po výpadku sítě převezmou napájení z baterie do 4 ms, takže čerpadlo se ani nestihne zastavit, a dodávají napětí ve tvaru čisté sinusovky jako běžná zásuvka. Když se síť vrátí, baterii samy dobijí a drží ji připravenou.

Dimenzování zdroje pro konkrétní čerpadlo

• Výkon: motor čerpadla si při rozběhu krátce řekne až o dvojnásobek příkonu, proto se UPS při takové zátěži využívá nejvýše na polovinu jmenovitého výkonu. Pro 25/6 (nejvýše 93 W) vychází 93 × 2 = 186 W, což pokryje i model 300 W. Dvě čerpadla nebo 32/8/180 s 270 W na 3. stupni vyžadují větší zdroj; zálohujete-li i elektroniku kotle, přičtěte její příkon ze štítku.
• Baterie: k samostatným zdrojům se kupuje zvlášť – olověná 12 V, gelovou výrobce nedoporučuje. Výjimkou je 1050 W, který pracuje s 24 V, a tedy s dvojicí 12V akumulátorů spojených za sebou. Spodní hranice pro správné nabíjení je 50 Ah, horní závisí na modelu (300 W: 90 Ah, 700 W: 150 Ah). Nabízíme i hotové sady zdroje s baterií.
• Doba chodu: výrobce při zátěži 100 W uvádí 3,5 h pro 65 Ah, 6,5 h pro 120 Ah a 8 h pro 150 Ah; při dvojnásobné zátěži se časy zkrátí na 2, 3 a 4 h. Čerpadlo 25/6 na 1. stupni odebírá 46 W, tedy méně než polovinu ze 100 W, a záloha proto vydrží déle.
• Kam ho dát: na suché, větrané a bezprašné místo, dál od vody, uhlí a dřeva.

Všechny výkony zdrojů i sady s baterií srovnává stránka Záložní zdroje AVANSA, podrobného průvodce výběrem UPS ke kotli najdete na zalozni-zdroj.eu.

Jak se spotřeba počítá

Spotřeba je příkon čerpadla na zvolené rychlosti vynásobený počtem hodin chodu. Čerpadlo 25/6/180 má na 1. rychlosti příkon 46 W – za 24 hodin spotřebuje 46 × 24 = 1 104 Wh, tedy asi 1,1 kWh za den. Na 3. rychlosti (93 W) je to už 2,2 kWh denně. Tabulka níže počítá s nepřetržitým chodem a topnou sezonou 200 dní; skutečná spotřeba je nižší, pokud čerpadlo spíná termostat.

Jak spotřebu snížit

• Nejnižší vyhovující rychlost – pokud se všechny radiátory prohřejí i na 1. rychlost, ušetříte proti 3. rychlosti zhruba polovinu elektřiny.
• Správný výtlak – osmimetrové čerpadlo do malého domu zbytečně bere 145 – 270 W; tam, kde stačí 4 – 6 m, sáhněte po modelu 25/4 (38 – 72 W) nebo 25/6 (46 – 93 W).
• Spínání termostatem – pokojový nebo příložný termostat vypne čerpadlo, když teplo není potřeba. U kotle na tuhá paliva však čerpadlo nesmí stát, dokud kotel hřeje.
• Léto bez topení – mimo sezonu čerpadlo topení vypněte; aby se rotor nezablokoval, vyplatí se ho občas nakrátko spustit.
• Čistá soustava – magnetit a kal zvyšují odpor rotoru i okruhu a čerpadlo pak potřebuje vyšší stupeň.

Před topnou sezonou

• Zkontrolujte tlak v soustavě na manometru kotle a podle potřeby vodu dopusťte.
• Odvzdušněte radiátory, u podlahovky rozdělovač – vzduch je nejčastější příčinou hluku.
• Vyčistěte magnetický filtr, pokud ho v soustavě máte.
• Prohlédněte šroubení čerpadla – stopy vody či vodního kamene prozradí netěsné těsnění.

Po letní odstávce

Pokud čerpadlo celé léto stálo, usazeniny kolem rotoru ho mohou zablokovat. Motor pak bzučí, ale voda neobíhá. Odpojte napájení a postupujte podle návodu k čerpadlu, případně přizvěte servis. Prevence je jednoduchá: v létě čerpadlo občas nakrátko spusťte a do soustavy osaďte filtr, který magnetit zachytí dřív, než se dostane do čerpadla.

Kdy čerpadlo raději vyměnit

Pokud čerpadlo hučí i po odvzdušnění, ztrácí výkon, ze svorkovnice vyteče voda nebo se opakovaně blokuje, výměna je zpravidla rozumnější než oprava. Při výměně dodržte stejnou stavební délku a závit, použijte nová těsnění a soustavu propláchněte. Jak na to, popisuje postup výměny čerpadla krok za krokem, další rady najdete v poradně AVANSA i na webu obehove-cerpadla.cz – poradna k výměně čerpadla.
